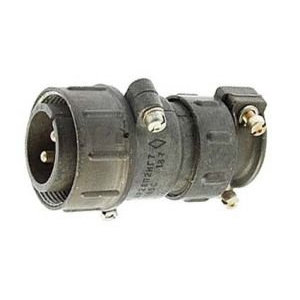

ШР28П6ЭГ4 — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения в электрических цепях аппаратуры.

Расшифровка обозначения

ШР — тип соединителя, 28 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком, 6 — количество контактов, Э — гайка патрубка для экранированного кабеля, Г — приборная часть, 4 — серия или вариант исполнения.

Технические характеристики

Соединитель имеет 6 контактов: 4 диаметром 1,5 мм и 2 диаметром 3,5 мм, с сопротивлением контакта не более 5 мОм (для 1,5 мм) и 1,5 мОм (для 3,5 мм). +1
Материал контактов — серебро или никель, сопротивление изоляции не менее 5000 МОм, амплитудное напряжение цепи до 850 В. +1
Выдерживает 500 сочленений-расчленений, наработку не менее 1000 часов, вибрацию 1-5000 Гц с ускорением 300 м/с², удары до 5000 м/с², пониженное давление 1,3×10⁻⁴ Па и температуру до +60 °С.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для работы в цепях постоянного и переменного тока частотой до 3 МГц.​
