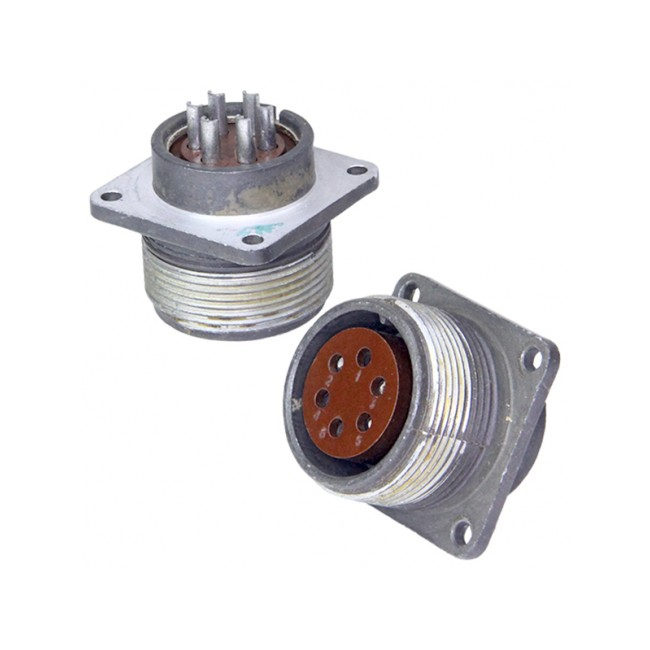

ШР28П6ЭГ — это приборная розетка низкочастотного цилиндрического соединителя общего назначения, используемая в радиоэлектронной и радиотехнической аппаратуре. Она предназначена для надежного электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный, климатика УХЛ).

• 28 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка.

• 6 — количество контактов.

• ЭГ — экранированный вариант с гайкой (для экранированного кабеля).

Технические характеристики

Соединитель выдерживает максимальную токовую нагрузку до 60 А (рабочий ток около 10 А на контакт) и напряжение до 850 В. Сопротивление изоляции составляет не менее 5000 МОм, ресурс — минимум 1000 часов наработки и 500 циклов сочленений-расчленений.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C) и пониженном давлении до 1,3×10⁻⁴ Па. Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки до 2000 м/с². Подходит для внутреннего и наружного применения с защитой от пыли и влаги.

Применение

Такие розетки применяются в аппаратуре для авиации, судостроения и других отраслей, где требуется высокая надежность соединений в сложных условиях. Контакты из серебра или никеля обеспечивают низкое сопротивление и долговечность.
