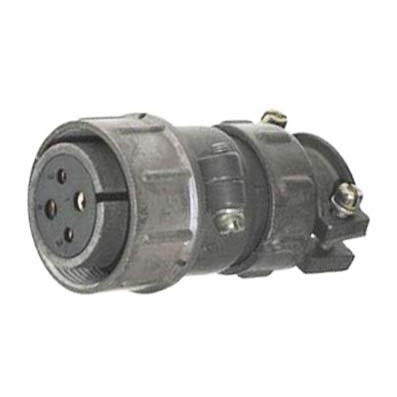

Розетка ШР28П4НШ8 — это цилиндрический низкочастотный электрический соединитель (штепсельный разъем) для приборных и кабельных монтажей, выполненный по стандартной серии ШР/СШР.

ШР28П4НШ8 применяется для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц в электронной и радиотехнической аппаратуре, в том числе в промышленных и специальных устройствах. Разъем рассчитан на работу в условиях нормальной и умеренно жёсткой механической нагрузки, вибрации и перепадов температур.

• «ШР» — тип соединителя (цилиндрический низкочастотный).

• «28» — условный размер корпуса (диаметр около 28 мм).

• «П4» — конструктивное исполнение: 4 контакта, приборного типа (блочная вилка или розетка).

• «НШ8» — дополнительный индекс исполнения, указывающий тип контактов и компоновку (чаще всего 4 гнезда диаметром около 2,5 мм).

• Напряжение: розетка рассчитана на максимальное рабочее напряжение до 850 В (амплитудное значение).

• Ток: типовой рабочий ток на контакт до 25 А для контактов диаметром 2,5 мм (в зависимости от конкретной модификации контактов и условий эксплуатации).

• Изоляция: сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

• Контакты: выполнены из латуни, часто с серебряным покрытием; форма контактов — круглая, гнездовая, диаметр примерно 2,5 мм.

• Розетка имеет приборное (блочное) исполнение с пластмассовым изолятором и металлическим корпусом из алюминиевого сплава, иногда с анодным оксидированием.

• Соединение с вилкой обеспечивается резьбовой фиксацией (накидная гайка с резьбой M33×1,5 мм или аналогичной), что даёт надёжное механическое и электрическое сочленение.

• Монтаж осуществляется на панель/панельную стенку с использованием установочных отверстий и винтов; электрический монтаж — пайкой или опрессовкой проводов к контактам.

Розетка ШР28П4НШ8 рассчитана на работу в широком интервале температур, обычно в диапазоне примерно от −60 до +85 °C, с высокой устойчивостью к вибрации и многократным сочленениям (ресурс порядка 500 циклов сочленения–расчленения). Разъем не является герметичным, поэтому применяется в условиях закрытых или слабозащищённых от внешней среды блоках аппаратуры.
