Назначение

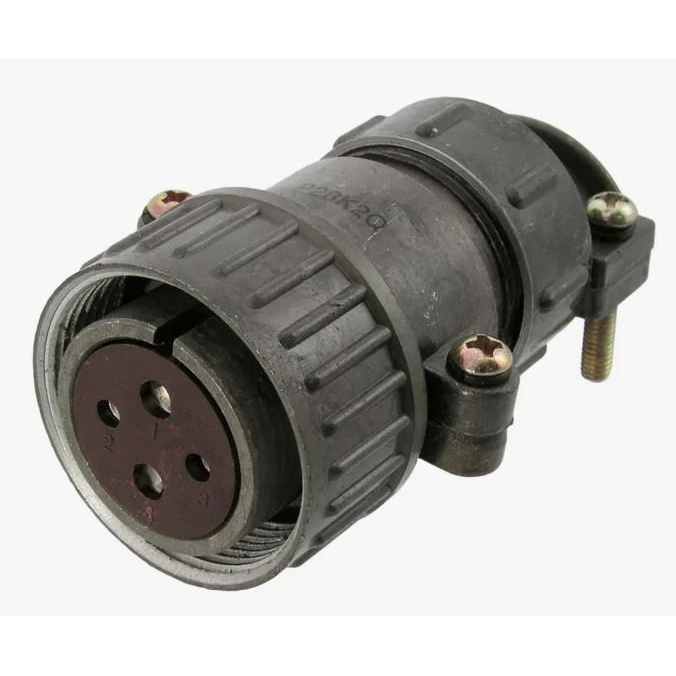

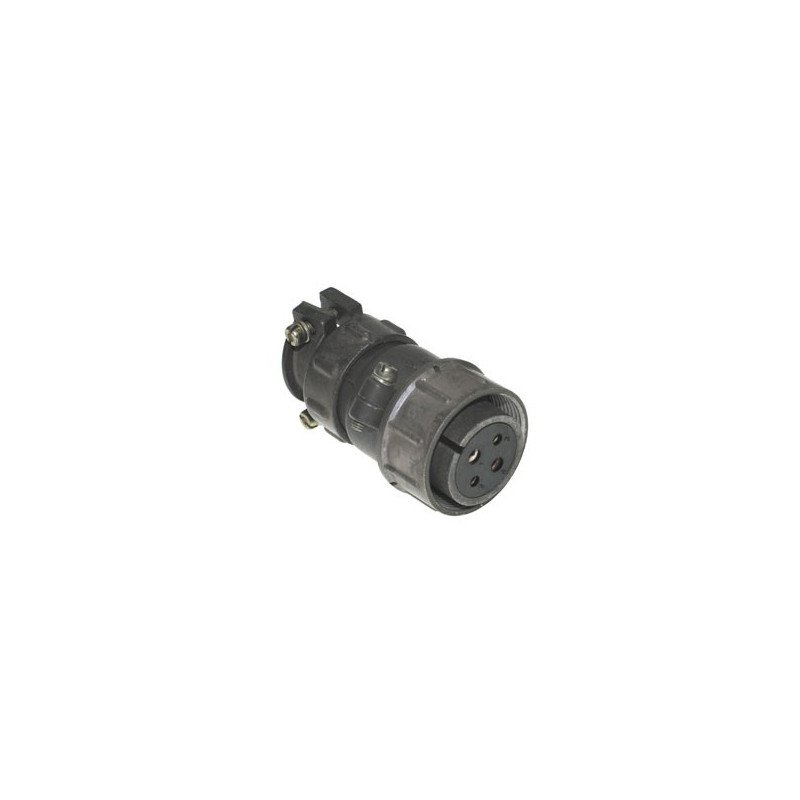

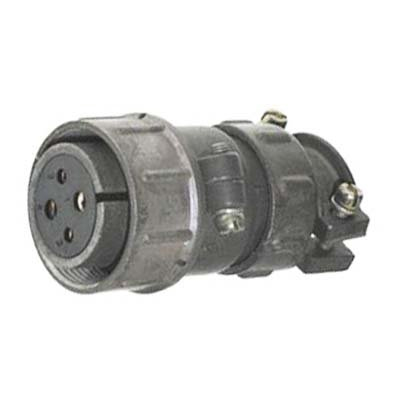

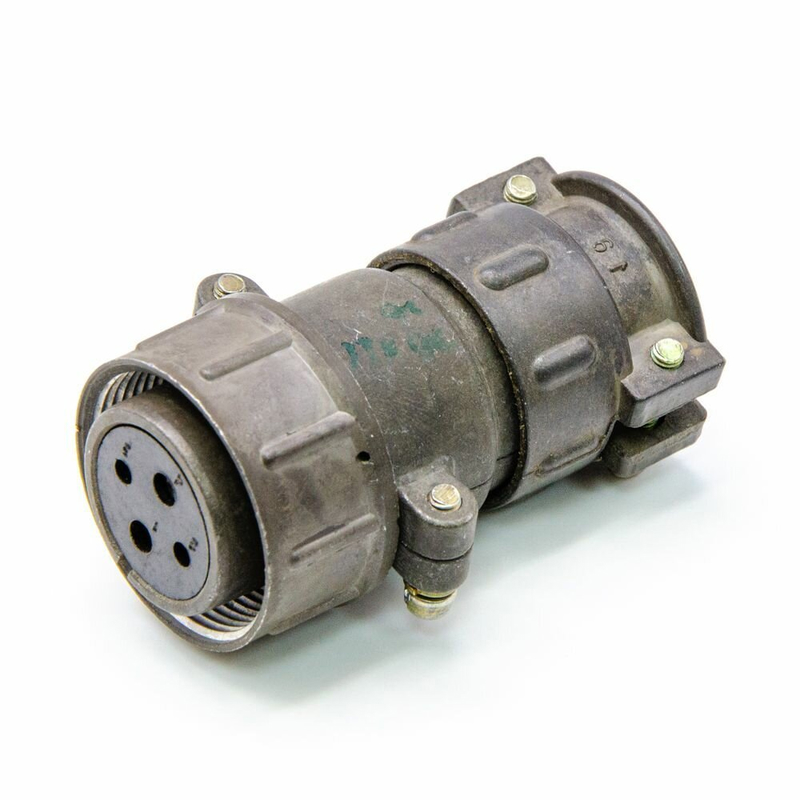

ШР28П4НШ5 — низкочастотный цилиндрический разъём-розетка кабельного исполнения, применяемый для надёжного электрического соединения в цепях радиоэлектронной и радиотехнической аппаратуры. Соединитель рассчитан на работу с постоянным током и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Изделие относится к разъёмам общего назначения с резьбовым сочленением и нормальными габаритами. Конструкция рассчитана на подключение неэкранированного кабеля.

Подтверждённые особенности конструкции

• Кабельная часть розетки выполнена с прямым патрубком и гайкой для фиксации.
• Приборная часть может изготавливаться без патрубка либо с прямым или угловым патрубком в зависимости от модификации.
• Сочленение с ответной частью резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт.
• Тип соединения — цилиндрический низкочастотный, общего назначения, нормальных габаритов.

Технические характеристики

Ниже приведены сведения, подтверждённые для данной позиции каталога:

• Максимальная токовая нагрузка: до 150 А (в ряде источников указывается значение не более 50 А).
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Число циклов сочленения-расчленения: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Применение

Розетка ШР28П4НШ5 применяется в составе радиоэлектронной и радиотехнической аппаратуры для коммутации электрических цепей. Она востребована там, где требуется разъёмное соединение с резьбовым креплением, устойчивое к вибрациям и обеспечивающее надёжный контакт при эксплуатации.

Кабельное исполнение с прямым патрубком и гайкой позволяет закрепить кабель непосредственно на корпусе розетки. Возможность выбора приборной части без патрубка либо с прямым или угловым патрубком даёт гибкость при монтаже в зависимости от компоновки оборудования.

Разъём подходит для цепей с постоянным током и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Для подключения используется неэкранированный кабель.

Эксплуатационные параметры

1. Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
2. Ресурс сочленения-расчленения — 500 циклов.
3. Минимальная наработка — 1000 часов.
4. Срок сохраняемости — 15 лет.

Указанные значения определяют область применения розетки: она рассчитана на длительную эксплуатацию с периодическим подключением и отключением ответной части, а также на хранение в течение установленного срока без потери рабочих свойств.

Артикул и категория

Артикул изделия — 80032. Товар относится к категории ШР28. Производитель в данных каталога не указан.
