ШР28П4НШ5 розетка

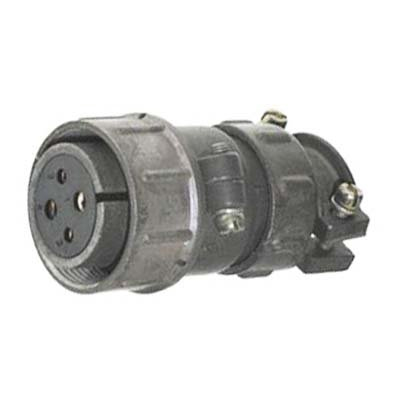

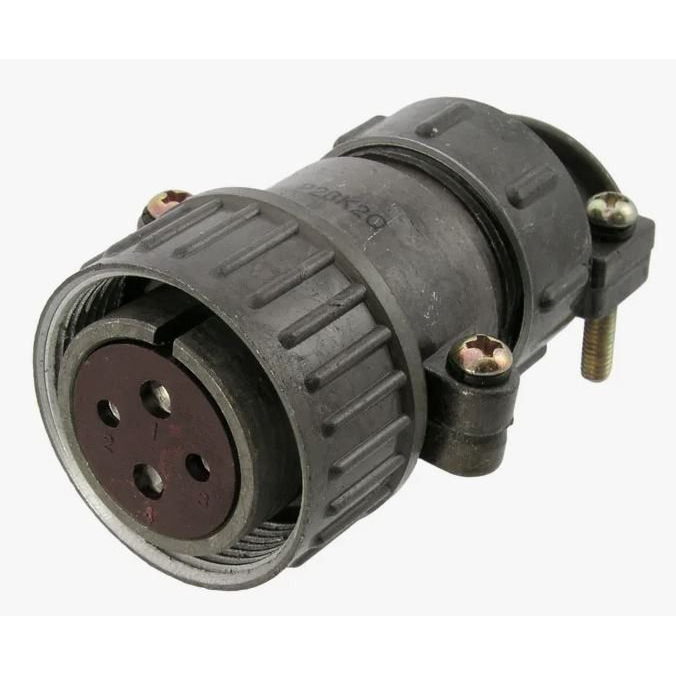

Розетка ШР28П4НШ5 — это цилиндрический низкочастотный соединитель (розетка) общего назначения, применяемый в электрических и радиоэлектронных устройствах для подключения кабелей и блоков аппаратуры.

Расшифровка обозначения

• ШР — тип соединителя (широко распространённая серия цилиндрических разъёмов).

• 28 — условный размер корпуса (диаметр розетки).

• П — розетка с прямым патрубком.

• 4 — число контактов (4 контакта).

• Н — предназначен для неэкранированного кабеля.

• Ш — розетка (гнездо).

• 5 — сочетание контактов: 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм.

Основные технические свойства

• Рабочее напряжение цепи — до 850 В (амплитудное значение).

• Максимальный рабочий ток:

  • для контактов Ø 2,5 мм — около 25 А на контакт;

  • для контактов Ø 3,5 мм — около 35 А на контакт;
    суммарный ток разъёма — примерно 150 А.

• Сопротивление контактов малое (порядка единиц мкОм), а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Условия эксплуатации и конструкция

• Розетка рассчитана на работу при температуре окружающей среды примерно от −60 до +60 °C.

• Климатическое исполнение — УХЛ (умеренный/холодный климат для внутреннего и наружного применения при защите от пыли и влаги).

• Корпус обычно выполнен из алюминиевого сплава, изолятор — из термопластика, контакты — латунные с серебряным или никелевым покрытием для повышения надёжности соединения.

Ресурс и применение

• Розетка рассчитана примерно на 500 сочленений–расчленений и имеет минимальную наработку порядка 1000 часов.

• Такой тип соединителя применяют в радиоэлектронной, измерительной и силовой аппаратуре, блоках питания, щитах и кабельных соединениях, где требуется надёжный контакт при относительно высоких токах и напряжениях.
