Назначение соединителя ШР28П4НШ5

ШР28П4НШ5 — кабельная розетка из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надёжного электрического подключения в цепях постоянного тока и переменного тока с частотой до 3 МГц при напряжении до 850 В. Применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется устойчивое соединение при воздействии вибрации, ударов, акустических шумов и перепадов давления.

Розетка относится к приборам общего назначения и по конструкции аналогична сериям 2РТ, P и WS. Артикул изделия — 21215, категория — ШР28, год выпуска — 2016.

Технические характеристики и особенности

Соединитель имеет четыре контакта: два диаметром 2,5 мм и два диаметром 3,5 мм. Контакты изготовлены из латуни и покрыты серебром или никелем, что повышает надёжность и стабильность переходного сопротивления. Максимальная токовая нагрузка достигает 150 А на разъём: 25 А на контакт диаметром 2,5 мм и 35 А на контакт диаметром 3,5 мм.

• Сопротивление контактов — не более 1,5–2 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Диаметр корпуса — 38,5 мм, длина — 72,7 мм.
• Масса — около 94–99 г.
• Степень защиты — IP54.
• Резьбовое соединение с шагом M33 на 1,5.
• Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия.
• Климатическое исполнение — УХЛ.
• Ресурс — 500 сочленений-расчленений, наработка — 1000 часов.
• Срок хранения — 15 лет.

Конструктивные особенности

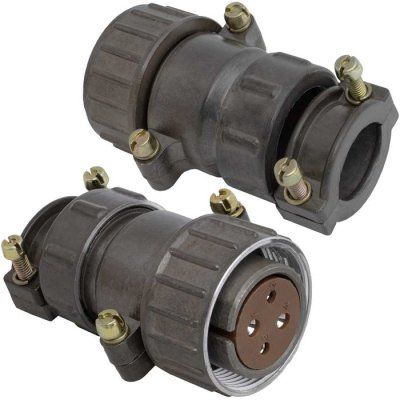

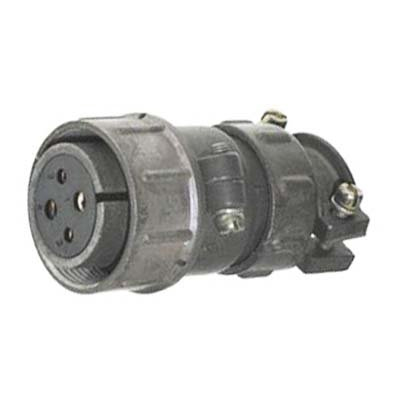

Корпус выполнен из алюминиевого сплава с оксидированием. Розетка оснащена прямым патрубком (П) с гайкой для неэкранированного кабеля (НШ). Корпус имеет одношпоночную поляризацию, что исключает неправильное сочленение. Изолятор изготовлен из термопластика коричневого цвета, уплотнительная втулка отсутствует.

Монтаж электрический выполняется пайкой, механический — объёмный. Приборная часть может поставляться без патрубка либо с прямым или угловым патрубком.

Условия эксплуатации и применение

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g, акустические шумы до 170 дБ и удары до 500 g. Работоспособность сохраняется при влажности до 98 процентов при температуре плюс 25 градусов Цельсия и при давлении от 1,33 на 10 в минус четвёртой степени до 50,6 на 10 в четвёртой степени Паскаля.

Благодаря совокупности характеристик розетка ШР28П4НШ5 подходит для стационарной и подвижной аппаратуры, работающей в жёстких климатических и механических условиях. Типовое применение — коммутация силовых и сигнальных цепей в блоках радиоэлектроники, приборах и кабельных сборках, где требуется разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним воздействиям.
