ШР28П4НШ5: герметичный разъём для надёжных электрических соединений

ШР28П4НШ5 — промышленный цилиндрический электрический разъём серии ШР, предназначенный для создания надёжного разъёмного соединения в кабельных сетях, приборах, шкафах управления и специализированном оборудовании. Исполнение с вилкой, прямым кабельным вводом и элементами герметизации позволяет использовать соединитель там, где важны механическая прочность, защита контактов и устойчивость к внешним воздействиям.

Разъёмы типа ШР применяются в электротехнических, измерительных, телеметрических и промышленных системах. Они подходят для подключения кабельных жгутов, датчиков, исполнительных механизмов, блоков питания, аппаратуры контроля и другого оборудования, требующего многоконтактного съёмного соединения.

Что означает маркировка ШР28П4НШ5

Маркировка ШР28П4НШ5 содержит сведения о конструктивном исполнении разъёма:

• ШР — серия штепсельных цилиндрических разъёмов.

• 28 — условный размер корпуса, определяющий габариты соединителя и используемую контактную вставку.

• П — вилка прямого исполнения.

• 4 — вариант контактной части или расположения контактов согласно принятому обозначению серии.

• Н — исполнение с элементами, обеспечивающими повышенную защиту соединения.

• Ш — кабельное исполнение с прямым выводом провода.

• 5 — конструктивный вариант или исполнение, уточняющее особенности разъёма.

Для точного определения числа контактов, их номинального тока, сечения подключаемых проводников, рабочего напряжения и климатического исполнения необходимо сверять конкретный паспорт, технические условия и схему расположения контактов для данного варианта ШР28П4НШ5.

Особенности конструкции

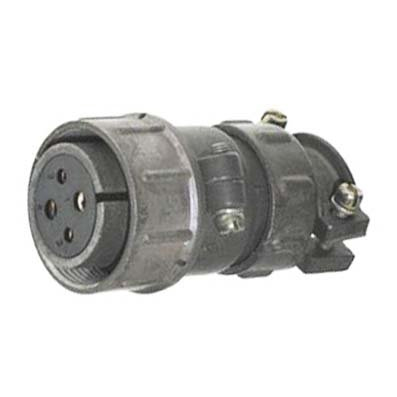

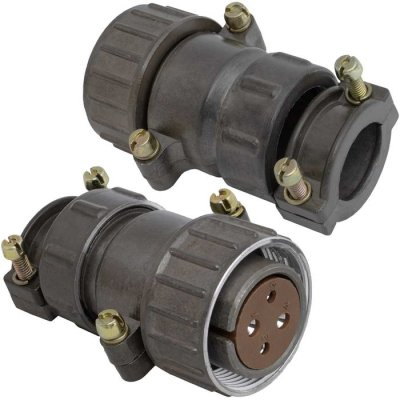

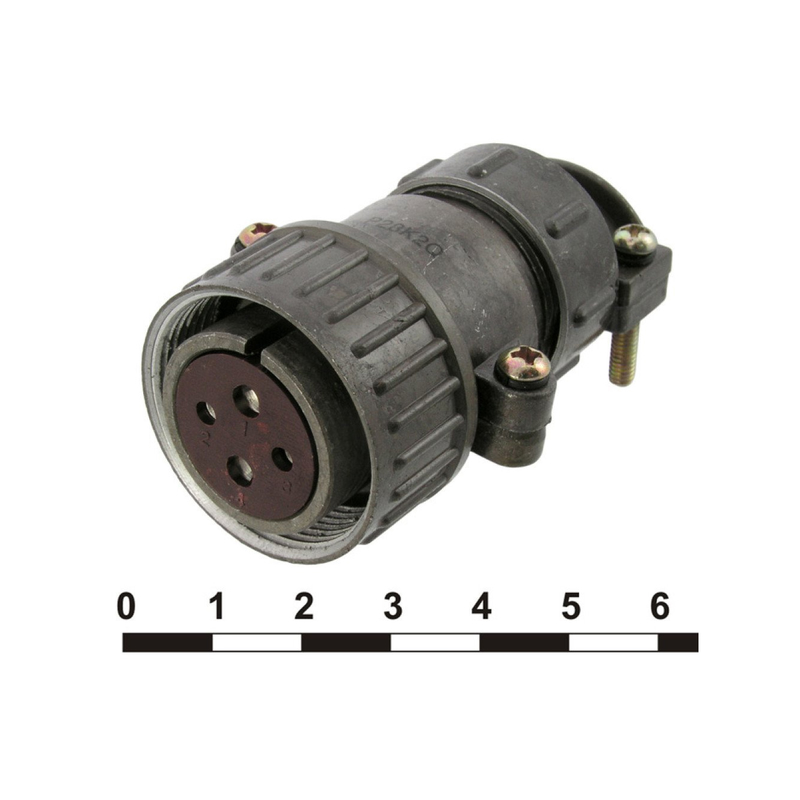

Разъём ШР28П4НШ5 обычно имеет прочный металлический корпус цилиндрической формы с резьбовым соединением. Такая конструкция помогает обеспечить плотное механическое сопряжение вилки и ответной части, снизить риск случайного расстыковывания и защитить контактную группу от повреждений.

К ключевым особенностям относятся:

• цилиндрический корпус, удобный для монтажа в составе кабельной линии;

• многоконтактная изоляционная вставка;

• фиксируемое резьбовое соединение;

• прямой кабельный вывод;

• возможность экранированного и герметизированного исполнения в зависимости от конкретной комплектации;

• стойкость к вибрации, ударам и регулярным циклам соединения;

• удобство обслуживания и замены кабельных сборок.

Прямой кабельный вывод особенно востребован в случаях, когда пространство за разъёмом не ограничено, а прокладка кабеля выполняется вдоль корпуса оборудования или внутри шкафа управления.

Где применяется ШР28П4НШ5

Разъём ШР28П4НШ5 используют в системах, где требуется компактное, прочное и обслуживаемое соединение нескольких электрических цепей. Он может применяться в составе:

• промышленного оборудования и станков;

• систем автоматики и диспетчеризации;

• измерительных комплексов;

• шкафов управления;

• испытательных установок;

• бортовой и транспортной аппаратуры;

• приборостроительных устройств;

• кабельных жгутов для силовых, сигнальных и управляющих цепей;

• оборудования, работающего в условиях вибрации и повышенных механических нагрузок.

Надёжное резьбовое соединение делает разъём актуальным для стационарных и мобильных систем, где кабель необходимо периодически отключать для диагностики, ремонта, транспортировки или замены модулей.

На что обратить внимание при подборе

При выборе и применении ШР28П4НШ5 важно учитывать не только обозначение корпуса, но и параметры всей электрической цепи. Ошибка в расположении контактов или ответной части может привести к несовместимости даже при одинаковом типоразмере корпуса.

Перед монтажом рекомендуется проверить:

• тип ответного соединителя — розетка, приборная часть или кабельная вилка;

• схему расположения и нумерацию контактов;

• количество задействованных цепей;

• допустимый ток для каждого контакта;

• рабочее и испытательное напряжение;

• сечение и наружный диаметр кабеля;

• необходимость экранирования;

• требуемую степень герметизации;

• условия эксплуатации: температуру, влажность, вибрацию, пыль и воздействие технических сред;

• требования к маркировке проводников и распайке контактов.

Особое внимание следует уделить качеству пайки или обжимного соединения, отсутствию натяжения кабеля на контактах и правильной затяжке резьбовой части. После сборки полезно выполнить проверку электрической непрерывности, сопротивления изоляции и отсутствия замыканий между соседними контактами.

Преимущества использования

ШР28П4НШ5 помогает организовать надёжную и технологичную коммутацию кабельных линий без применения неразъёмных соединений. Это упрощает техническое обслуживание оборудования и позволяет быстрее локализовать неисправности.

Основные преимущества разъёма:

• прочное механическое соединение;

• удобное подключение многожильных кабелей;

• защита контактной группы;

• возможность многократного соединения и разъединения;

• пригодность для промышленной аппаратуры;

• совместимость с решениями на базе разъёмов серии ШР при соблюдении контактной схемы и исполнения;

• упрощение монтажа, диагностики и ремонта кабельных сборок.

ШР28П4НШ5 остаётся востребованным решением для задач, где соединитель должен сочетать механическую надёжность, удобство монтажа и стабильность электрического контакта. Правильно подобранная ответная часть, аккуратная распайка и соблюдение эксплуатационных требований позволяют использовать такой разъём как долговечный элемент кабельной инфраструктуры оборудования.
