Назначение

ШР28П4НГ5 — это кабельная вилка серии ШР, предназначенная для соединения электрических цепей в промышленной аппаратуре. Она широко применяется в электро- и радиооборудовании для надёжного подключения кабелей с переменным или постоянным током. Изделие относится к категории ШР28 и выпускается под маркой Коннектор, артикул 21213.

Вилка используется во взаимодействии с блочными розетками типа 2РТТ и 2РТ-А, что позволяет строить разъёмные соединения кабельных линий с аппаратурой. Подходит для работ в любых положениях, включая условия с перепадами давления — от 1,33 на 10 в минус четвёртой степени Па до 50,6 на 10 в четвёртой степени Па.

Контакты и электрические параметры

Коннектор имеет четыре контакта: два диаметром 2,5 мм с рабочим током до 25 А и два диаметром 3,5 мм с рабочим током до 35–50 А. Общая токовая нагрузка достигает 150 А при напряжении до 850 В и частоте до 3 МГц. Сопротивление контактов минимальное — не более 1–2 мОм.

Материал контактов — латунь с серебряным или никелевым покрытием. Монтаж осуществляется пайкой, контакты извлекаемые. Поляризация одношпоночная, что обеспечивает правильную ориентацию при сочленении.

• Количество контактов — четыре.
• Диаметры контактов — 2,5 мм и 3,5 мм.
• Рабочий ток — до 25 А и до 35–50 А по группам контактов.
• Общая токовая нагрузка — до 150 А.
• Напряжение — до 850 В.
• Частота — до 3 МГц.
• Сопротивление контактов — не более 1–2 мОм.
• Сопротивление изоляции — 5000 МОм.

Конструкция и присоединительные размеры

Корпус выполнен из алюминиевого сплава с оксидированием. Вилка негерметичная, с прямым патрубком, обозначенным буквой П, и гайкой для неэкранированного кабеля, обозначенной буквами НГ. Условный размер корпуса — 28 мм, проходной диаметр — 33 мм, резьба накидной гайки — M33 на 1,5.

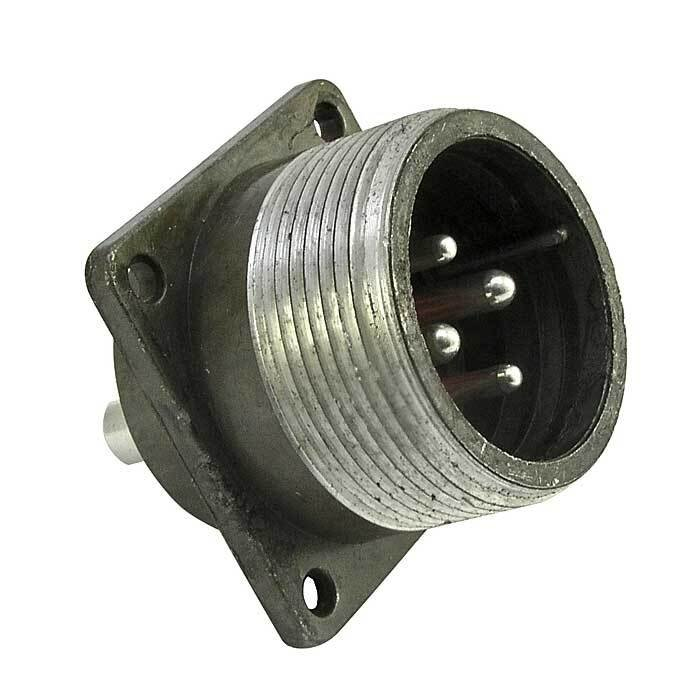

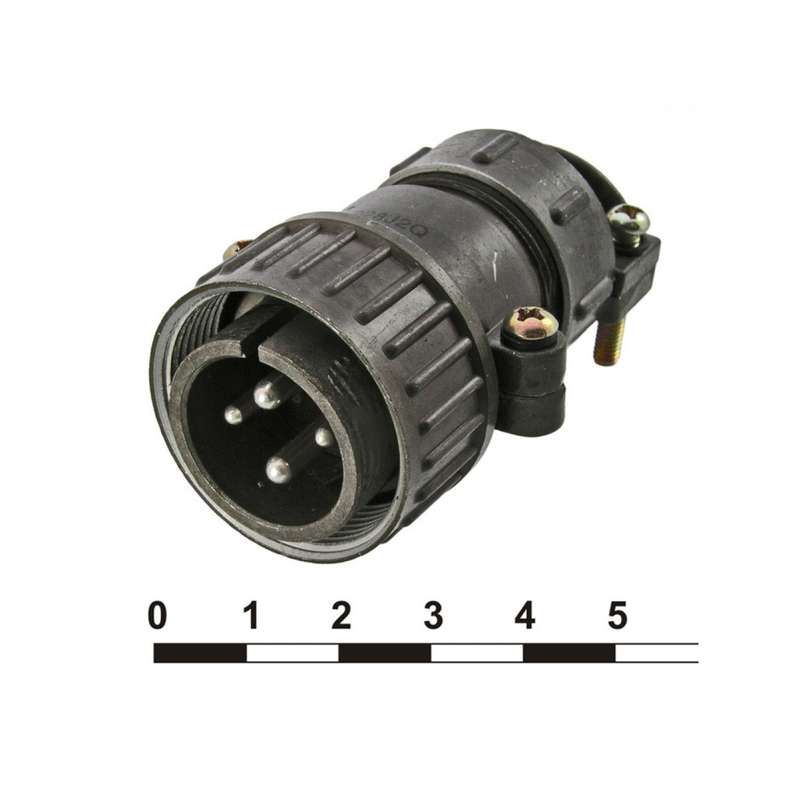

Габаритные размеры составляют около 73 на 39 на 49 мм, масса — 88–90 г. На изображении показана типичная вилка ШР28П4НГ5 с четырьмя штыревыми контактами и патрубком для кабеля.

Условия эксплуатации и ресурс

Климатическое исполнение УХЛ допускает работу при температуре от минус 60 до плюс 60 градусов Цельсия и влажности 98 процентов при плюс 25 градусах Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30g, акустические шумы до 170 дБ и удары до 500g.

Ресурс составляет 500 соединений, срок хранения — до 15 лет. Год сведений о товаре — 2016. Вилка применяется для подключения кабелей с переменным или постоянным током в составе промышленной аппаратуры и радиооборудования.
