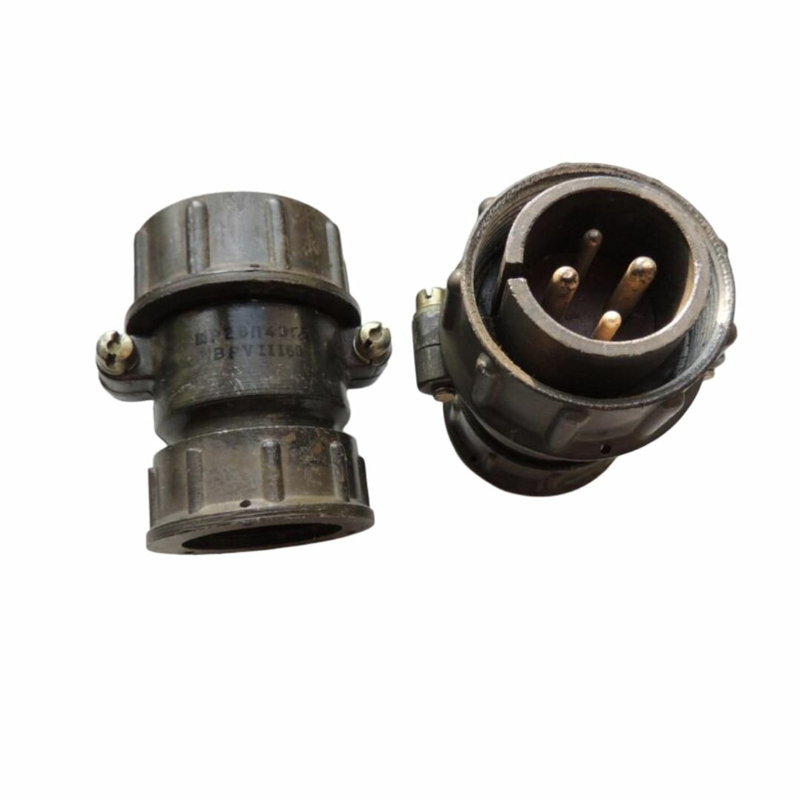

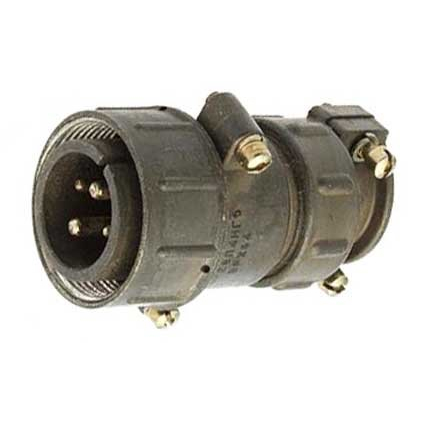

ШР28П4НГ5 — это кабельная вилка цилиндрического соединителя серии ШР производства АО «НПО «Каскад» (2024 г., ОТК). Она предназначена для надежного соединения в электрических цепях.

Применение

Используется в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Подходит для объемного монтажа с неэкранированными кабелями, в т.ч. в условиях вибрации, ударов, экстремальных температур и пониженного давления.

Характеристики

• Количество контактов: 4 (диаметр ~2,5–3,5 мм, покрытие серебром).

• Максимальная токовая нагрузка на контакт: 150 А. ?

• Рабочая температура: от -60 °C до +60 °C.

• Вибрация: 1–5000 Гц, до 300 м/с? (30 g).

• Удар: до 5000 м/с? (500 g) одиночный, 350 м/с? многократный.

• Сопротивление изоляции: ?5000 МОм.

• Наработка: ?1000 ч, сочленения-расчленения: 500. ?

• Срок хранения: 15 лет. ?
