Назначение и область применения

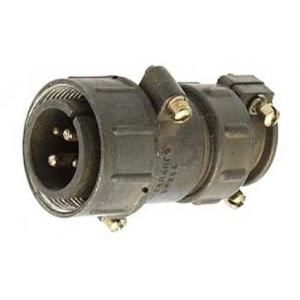

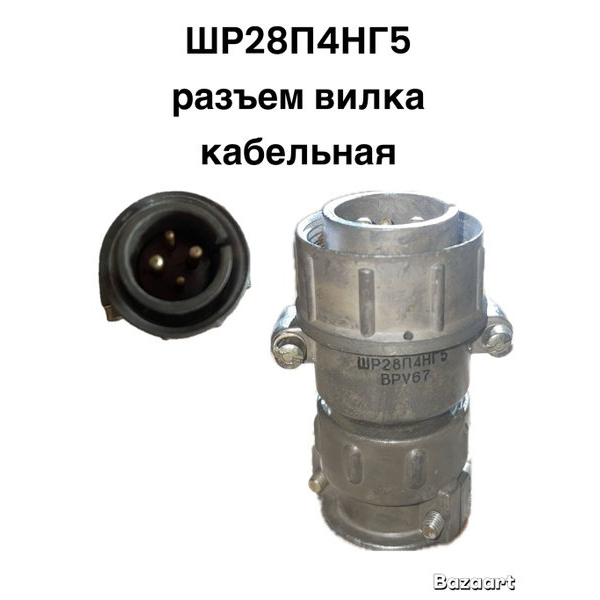

ШР28П4НГ5 — это цилиндрическая низкочастотная кабельная вилка серии ШР, предназначенная для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленных устройствах.

Вилка применяется как кабельный элемент соединителя для подключения кабелей к приборным розеткам, в том числе к блокам 2РТТ, 2РТ-А и аналогичным сериям. Соединитель рассчитан на переменный ток частотой до 3 МГц и постоянный ток при максимально допустимом напряжении до 850 В (амплитудное значение).

Конструкция и контакты

Вилка оснащена четырьмя штыревыми контактами. Диаметры контактов распределены следующим образом: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм.

Контакты изготовлены из латуни с серебряным покрытием. Такое исполнение допускает многократную вставку и извлечение, что упрощает монтаж и замену элементов соединения. Изолятор выполнен из термопластика, а корпус — из алюминиевого сплава с оксидным покрытием.

Монтаж и механические параметры

• Соединение с кабелем выполняется через прямой патрубок и резьбовую накидную гайку M33×1,5; гайка предназначена для неэкранированного кабеля.
• Электрический монтаж производится пайкой проводов непосредственно к контактам.
• Ориентация и поляризация обеспечиваются одношпоночной шпонкой и пазом в корпусе.

Эксплуатационные характеристики

Рабочий ток составляет до примерно 25 А на контакт диаметром 2,5 мм и около 35 А на контакт диаметром 3,5 мм. Интервал рабочих температур — от минус 60 до плюс 60 градусов Цельсия.

Климатическое исполнение — УХЛ, допускающее высокую относительную влажность воздуха до 98 процентов при температуре плюс 25 градусов Цельсия.

Механическая прочность и ресурс

• Выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g.
• Устойчива к многократным механическим ударам до 35 g и единичным ударам до 500 g.
• Количество сочленений-расчленений — не менее 500 циклов.
• Минимальная наработка — порядка 1000 часов.

Приемка и исполнение

Товар поставляется с приемкой «5». Год выпуска — 90.95. Указанные параметры подтверждают принадлежность изделия к серийной продукции, предназначенной для эксплуатации в составе ответственных электротехнических и радиотехнических систем.
