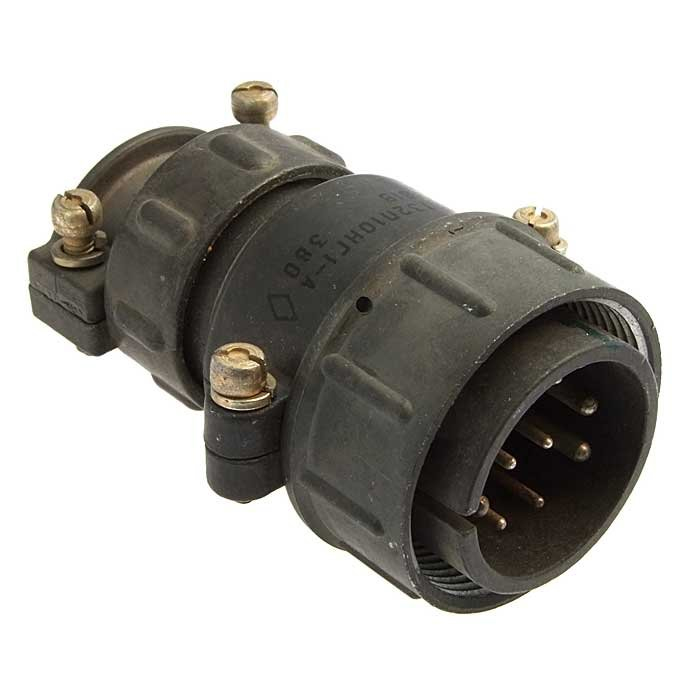

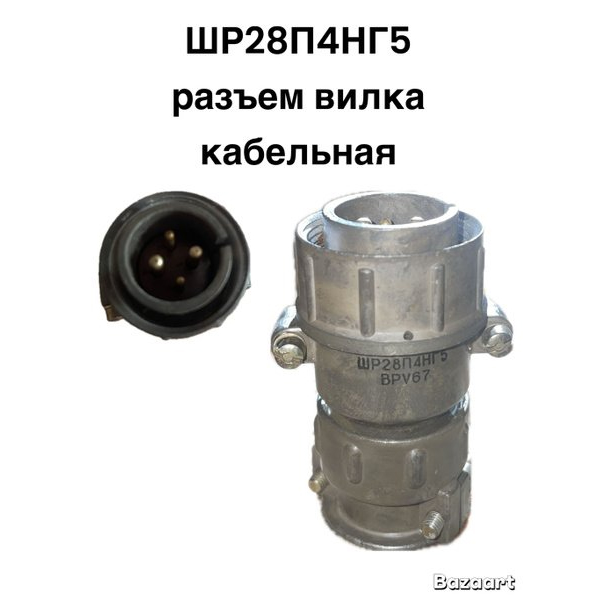

ШР28П4НГ5 вилка

ШР28П4НГ5 — это цилиндрический низкочастотный электрический разъём‑вилка серии ШР, предназначен для соединения кабельных и приборных частей в электрических цепях постоянного и переменного тока.

Расшифровка маркировки

• «ШР» — тип соединителя.

• «28» — условный размер корпуса.

• «П» — конструктивное исполнение: для кабельной части это прямой патрубок.

• «4» — количество контактов (4 штыря).

• «Н» — тип концевой гайки патрубка для неэкранированного кабеля.

• «Г5» — сочетание контактов: 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм.

Основные технические характеристики

• Количество контактов: 4, из них 2 штуки диаметром 2,5 мм и 2 штуки диаметром 3,5 мм.

• Номинальный рабочий ток: до ≈ 25 А на контакт диаметром 2,5 мм и до ≈ 35 А на контакт диаметром 3,5 мм (в зависимости от условий теплового рассеивания).

• Максимальное рабочее напряжение: до 850 В (амплитудное значение) в цепях постоянного и переменного тока.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава с оксидным покрытием, цвет серый.

• Изолятор — термопластик, обычно коричневого цвета.

• Контакты — штыревые, из латуни, с серебряным покрытием, извлекаемые.

• Метод сочленения с розеткой — резьбовой, с шагом резьбы M33×1,5 мм.

Условия эксплуатации и надёжность

• Диапазон рабочих температур: от −60 до +60 °C.

• Климатическое исполнение — УХЛ, влажность до около 98% при +25 °C.

• Устойчивость к механическим воздействиям: выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц и многократные удары с ускорением до примерно 35 g, а также одиночные удары до около 500 g.

• Число выдерживаемых сочленений‑расчленений — не менее 500, минимальная наработка — порядка 1000 часов.

Особенности применения

ШР28П4НГ5 используется как кабельная вилка в негерметичных цепях, где требуется надёжный и относительно компактный цилиндрический разъём для четырёх линий с разным током. Она сочетается с блочными розетками 2РТТ, 2РТ‑А и аналогичными сериями, что делает её типичным элементом промышленной и военной электротехники.
