Назначение

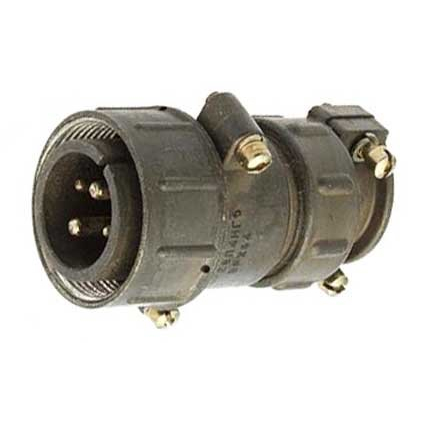

ШР28П4НГ5 — розетка из серии советских и российских цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Применяется в составе кабельных сборок, где требуется сочленение с ответной вилкой соответствующего типоразмера.

Розетка относится к категории ШР28, то есть имеет 28-й размер корпуса. Это один из самых крупных типоразмеров в линейке ШР, что позволяет коммутировать силовые цепи с большой токовой нагрузкой.

Конструкция и обозначение

Расшифровка обозначения ШР28П4НГ5 помогает точно определить исполнение изделия:

• ШР — тип соединителя (цилиндрический низкочастотный);
• 28 — размер корпуса;
• П — прямой патрубок;
• 4 — число контактов;
• Н — гайка для неэкранированного кабеля;
• Г — розетка;
• 5 — сочетание контактов.

Проходной диаметр патрубка составляет 33 мм. Изделие подходит для неэкранированного кабеля с прямым патрубком и гайкой типа Н. Монтаж выполняется пайкой. Покрытие контактов — серебро или никель.

Электрические параметры

Розетка имеет 4 контакта двух типоразмеров. Два контакта диаметром 2,5 мм рассчитаны на рабочий ток до 25–35 ампер, ещё два контакта диаметром 3,5 мм — до 50 ампер. Максимальное напряжение составляет 850 вольт. Общая токовая нагрузка на соединитель достигает 150 ампер.

Такое сочетание контактов позволяет использовать изделие как для силовых цепей, так и для цепей управления и сигнализации в пределах одной кабельной сборки.

Условия эксплуатации

Климатическое исполнение УХЛ допускает работу при температурах от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность в условиях пониженного давления до 1,3·10⁻⁴ Па.

Соединитель устойчив к вибрациям с ускорением до 2000 метров на секунду в квадрате и к ударам. Поляризация одношпоночная, соединение с ответной частью резьбовое.

Ресурс и совместимость

Розетка рассчитана на 500 сочленений-расчленений. Наработка составляет не менее 1000 часов, срок сохраняемости — 15 лет. Сочленяется с ответной вилкой, например ШР28П4НШ5.

Год выпуска указан как 2016. Изделие применяется в промышленной аппаратуре, радиоэлектронике и электротехнике для кабельного подключения.
