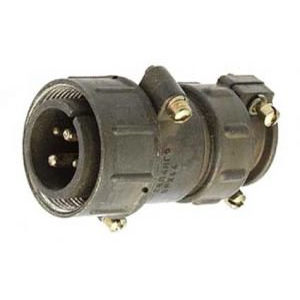

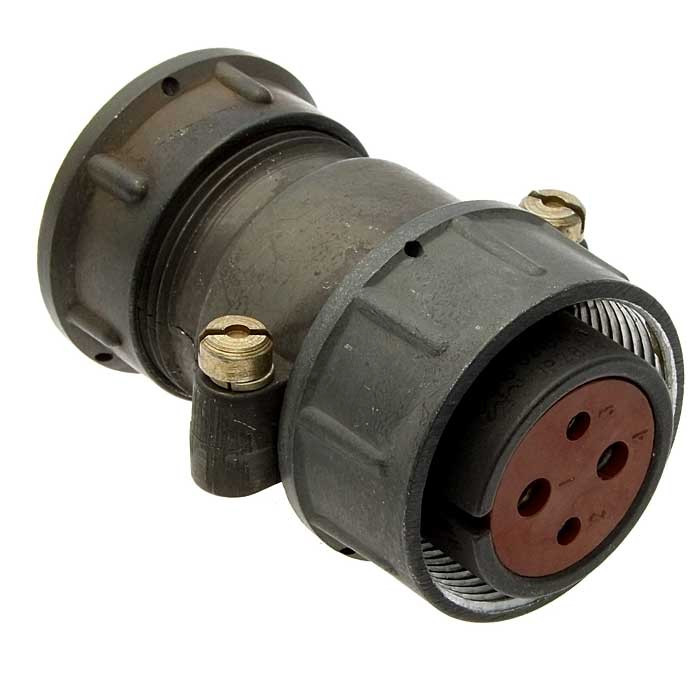

ШР28П4НГ-К — это низкочастотный цилиндрический соединитель серии ШР советского/российского производства, предназначенный для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре. Он негерметичный, с резьбовым соединением и одношпоночной поляризацией, подходит для климатического исполнения УХЛ (умеренный и холодный климат).

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический низкочастотный).

• 28 — условный размер корпуса (диаметр около 28 мм).

• П — приборное исполнение без патрубка (или вариация с прямым патрубком в похожих моделях).

• 4 — 4 контакта.

• НГ — нормальные габариты, гайка для фиксации.

• К — модификация, часто обозначающая кабельную или специальную версию.

Технические характеристики

Соединитель выдерживает амплитудное напряжение до 850 В, рабочий ток до 100 А (в зависимости от контактов). Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов минимум.

Он устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночный), температурам от -60°C до +60°C (с пиками до +110°C) и пониженному давлению до 1,3×10⁻⁴ Па.

Применение

Используется в аппаратуре общего назначения: приборные и кабельные части (вилка-розетка) для внутреннего или наружного монтажа с защитой от пыли/влаги. Материал контактов — серебро или никель для надежности. Срок хранения — до 15 лет.
