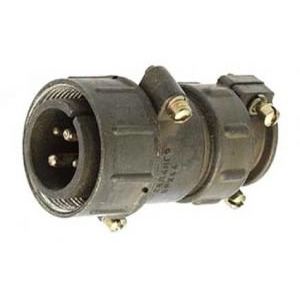

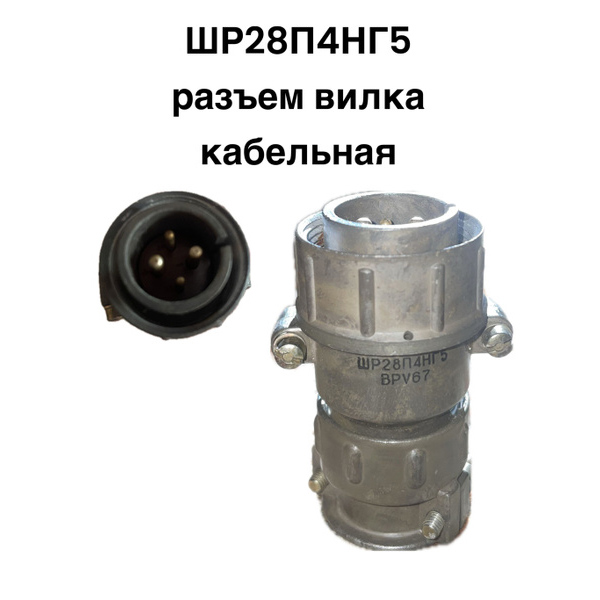

ШР28П4НГ5 — это цилиндрический низкочастотный штепсельный разъём серии ШР, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Характеристики

Соединитель имеет 4 контакта, максимальную токовую нагрузку на контакт до 50 А и рабочий ток до 25–50 А в зависимости от исполнения. Диаметр контактов — 2,5 или 3,5 мм, сечение подсоединяемого провода — до 13 мм², сопротивление контакта — не более 0,001 Ом.

Степень защиты — IP54, температурный диапазон — от -60 до +60 °C (с учётом перегрева контактов до +110 °C). Он выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² и линейное ускорение 2000 м/с².

Расшифровка обозначения

• ШР: тип соединителя (негерметичный, блочный).

• 28: условный размер корпуса.

• П: кабельная часть с прямым патрубком.

• 4: количество контактов.

• НГ: нормальные герметичные контакты.

• 5: поляризация (одношпоночная).

Надёжность

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
