ШР28П4ЭШН — это низкочастотный цилиндрический соединитель серии ШР (и её модификаций типа СШР), предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Описание

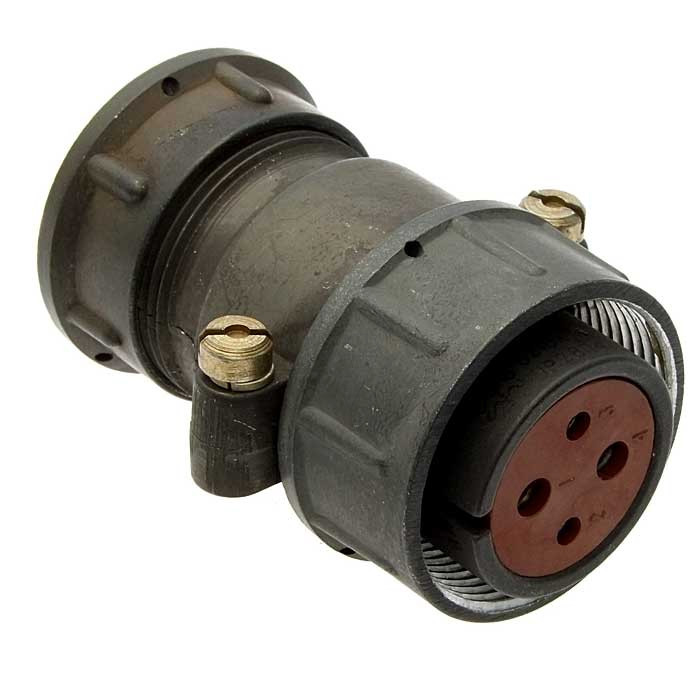

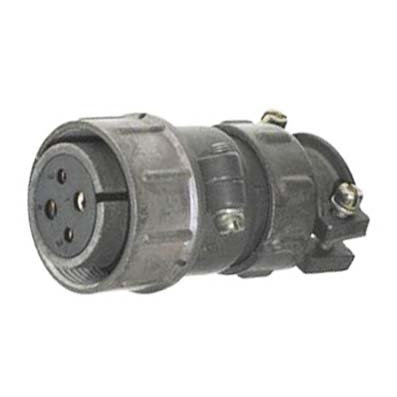

Это розетка приборная (блочная) без патрубка, с одношпоночной поляризацией и резьбовым соединением, предназначенная для экранированного кабеля. Условный размер корпуса — 28, максимальное рабочее напряжение постоянного тока — до 850 В. Используется в радиоэлектронной и радиотехнической аппаратуре для внутреннего и наружного применения (с защитой от пыли и влаги). +3

Характеристики

Соединители выдерживают синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и линейное ускорение до 2000 м/с².

• Температура эксплуатации: от -60°C до +60°C (смена до +110°C).

• Минимальная наработка: 1000 часов.

• Сочленения-расчленения: 500 циклов.

• Срок сохраняемости: 15 лет.

• Пониженное давление: до 1,3·10⁻⁴ Па.

Расшифровка обозначения

ШР — тип; 28 — размер корпуса; П — приборная без патрубка; 4 — число контактов; ЭШ — экранированный кабель с гайкой; Н — модификация (стандартная).
