Назначение изделия

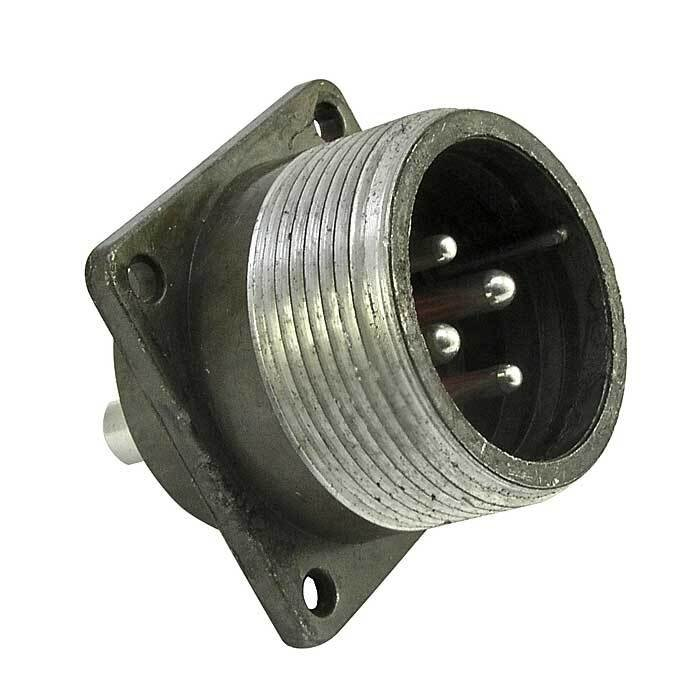

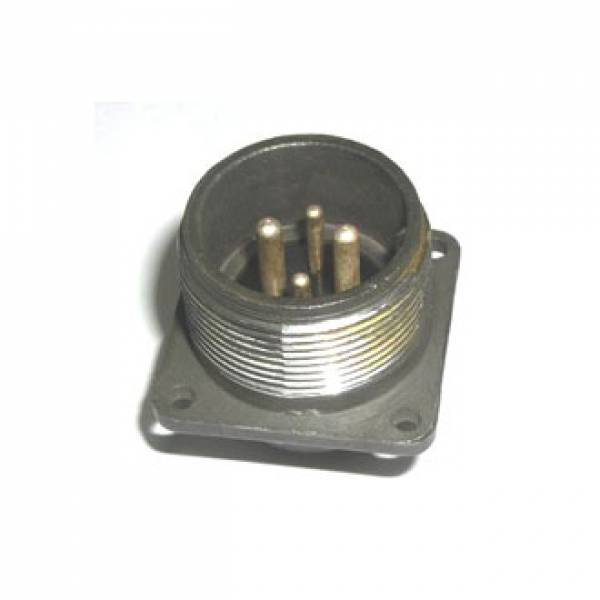

ШР28П4ЭШ5 — это приборная вилка цилиндрического соединителя серии ШР28. Изделие предназначено для надёжного электрического соединения в цепях различной радиоэлектронной и радиотехнической аппаратуры. Вилка обеспечивает коммутацию проводников при объёмном монтаже, то есть при пайке проводов непосредственно к контактам соединителя, без применения печатных плат.

По данным производителя, изделие прошло проверку отдела технического контроля в 2024 году, что подтверждает его соответствие установленным требованиям качества. Приборный корпус без патрубка рассчитан на установку в составе блоков, стоек и пультов, где требуется компактное и вместе с тем механически прочное разъёмное соединение.

Область применения

Соединители серии ШР28 находят применение в радиоэлектронной и радиотехнической аппаратуре. Вилка ШР28П4ЭШ5 рассчитана на работу в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц при напряжении до 850 вольт.

Изделие подходит как для внутреннего, так и для наружного монтажа. При наружной установке защиту от пыли и влаги обеспечивает потребитель — со стороны изготовителя такое уплотнение не предусмотрено, поэтому при эксплуатации вне помещений необходимо предусмотреть собственные меры герметизации. Климатическое исполнение УХЛ допускает применение вилки в условиях умеренного и холодного климата. Конструкция ориентирована на объёмный монтаж.

Основные технические характеристики

• Тип корпуса: приборный, без патрубка, условный размер 28.
• Тип изделия: вилка с четырьмя контактами.
• Диаметры контактов: два контакта диаметром 2,5 миллиметра и два контакта диаметром 3,5 миллиметра.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия, с возможностью кратковременного повышения до плюс 110 градусов Цельсия.
• Пониженное атмосферное давление: до 1,3 на 10 в минус четвёртой степени Паскаля.
• Синусоидальная вибрация: диапазон от 1 до 5000 Герц при ускорении до 300 метров на секунду в квадрате.
• Одиночный удар: до 5000 метров на секунду в квадрате.
• Многократный удар: до 350 метров на секунду в квадрате.
• Линейное ускорение: до 2000 метров на секунду в квадрате.
• Наработка: от 5000 до 10000 часов.
• Число сочленений и расчленений: не менее 500 циклов.
• Сопротивление изоляции: не менее 5000 мегаом.

Особенности конструкции и эксплуатации

Разделение контактов на две группы по диаметру — два контакта 2,5 миллиметра и два контакта 3,5 миллиметра — позволяет использовать вилку в цепях с разной токовой нагрузкой: более толстые контакты применяются для силовых или экранирующих цепей, более тонкие — для сигнальных. Такое решение типично для приборных соединителей серии ШР и упрощает разводку жгута внутри аппаратуры.

Корпус без патрубка облегчает компоновку: вилка занимает минимум места и может устанавливаться непосредственно на шасси или в отверстие панели. Климатическое исполнение УХЛ и широкий температурный диапазон делают изделие пригодным для аппаратуры, работающей в неотапливаемых помещениях и на открытом воздухе при условии защиты от влаги силами потребителя.

Высокое сопротивление изоляции — не менее 5000 мегаом — и стойкость к вибрационным и ударным нагрузкам подтверждают пригодность вилки для ответственных применений, где важна стабильность электрического контакта. Ресурс сочленений не менее 500 циклов и наработка от 5000 до 10000 часов обеспечивают длительную эксплуатацию без частой замены соединителя.

Комплектация и монтаж

Изделие поставляется как самостоятельная приборная вилка. Монтаж выполняется объёмным способом: провода подводятся к контактам и фиксируются пайкой. Для наружной установки потребитель самостоятельно предусматривает уплотнение, защищающее соединитель от пыли и влаги, поскольку в базовом исполнении корпус без патрубка такой защиты не имеет.

Перед установкой рекомендуется убедиться в соответствии диаметров контактов сечению и назначению подключаемых проводов, а также в том, что условия эксплуатации по температуре, давлению и механическим нагрузкам не выходят за пределы, указанные выше. При соблюдении этих условий вилка ШР28П4ЭШ5 производства «Нур» обеспечивает надёжное и долговечное соединение в электрических цепях аппаратуры различного назначения.
