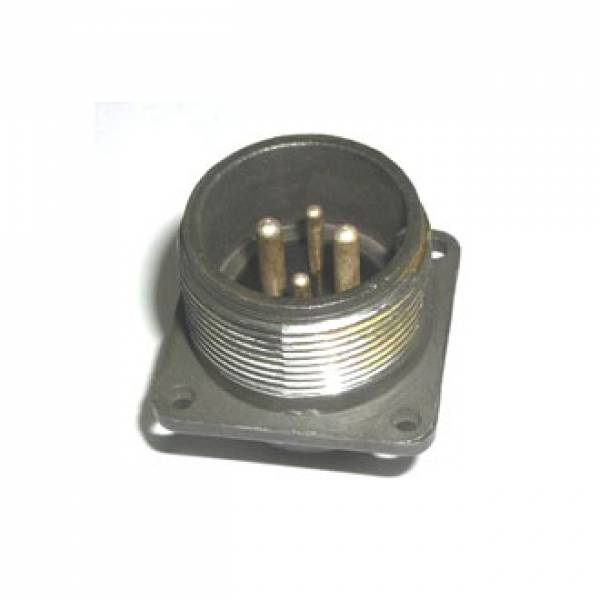

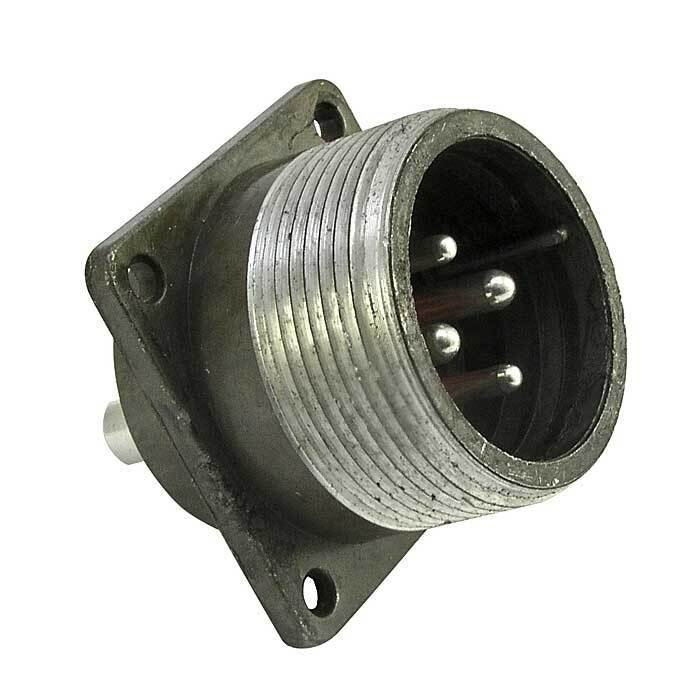

ШР28П4ЭШ5 — это приборная вилка цилиндрического разъема серии ШР без патрубка.

Применение

Соединители ШР28П4ЭШ5 предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.
Они применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения для объемного монтажа, включая внутреннее и наружное использование (при защите от пыли и влаги) в климатическом исполнении УХЛ.
Ответная часть — розетка ШР28П4ЭШ5. ?

Характеристики

• Условный размер корпуса: 28 мм. ?

• Количество контактов: 4 шт. (два диаметром 2,5 мм и два 3,5 мм).

• Максимальное рабочее напряжение: 850 В (постоянного тока).

• Максимальная токовая нагрузка: 25–35 А на контакт ?2,5 мм, 50 А на контакт ?3,5 мм; общая до 150 А.

• Сопротивление контактов: не более 1,0 мОм (?2,5 мм), 0,75 мОм (?3,5 мм). ?

• Сопротивление изоляции: не менее 5000 МОм.

• Метод монтажа: пайка, сочленение резьбовое, покрытие контактов — серебро.

• Масса: около 50–92 г. ?

• Габаритные размеры: примерно 38?38?42 мм. ?

• Проходной диаметр: 33 мм. ?

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с?), механические удары (до 5000 м/с? одиночный, 350 м/с? многократный), линейное ускорение до 2000 м/с?.
Температура: от -60 до +60 °C (смена до +110 °C).
Атмосферное давление пониженное: 1,3?10?? Па.
Наработка: 1000–5000 ч, сочленений-расчленений: не менее 500, срок сохраняемости: 15 лет.
