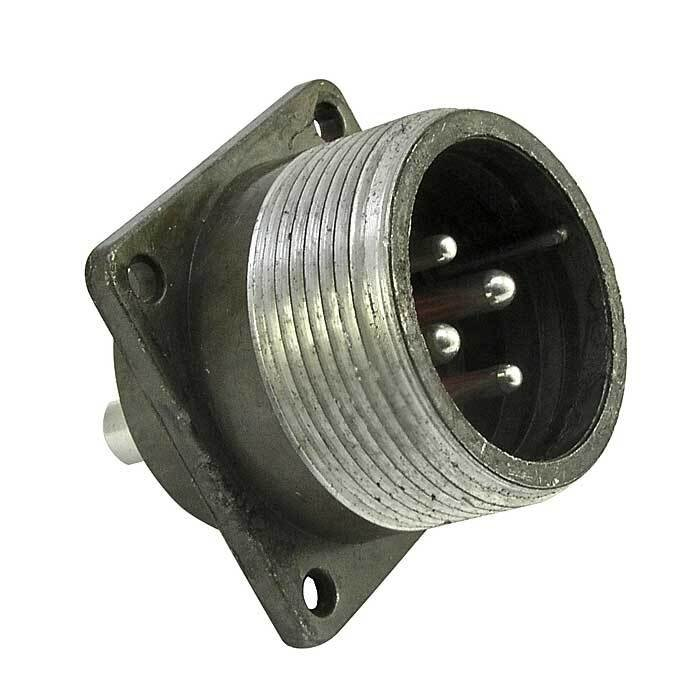

ШР28П4ЭШ5 — это блочная вилка, используемая в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Она относится к цилиндрическим низкочастотным разъемам.

Характеристики :

• Соединитель состоит из вилки и розетки. Ответной частью вилки ШР28П4ЭШ5 является кабельная розетка ШР28П4ЭШ5.

• вилки и розетки бывают блочными (приборными) и кабельными. Блочная часть разъема производится без патрубка, с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком.

• вилка имеет 4 контакта: два диаметром 2,5 мм и два диаметром 3,5 мм.

• Максимальная токовая нагрузка на один контакт составляет 25 А для контактов 2,5 мм и 50 А для контактов 3,5 мм. Общая токовая нагрузка на соединитель составляет 150 А.

• Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

• Контакты имеют покрытие из серебра или никеля, монтаж осуществляется методом пайки.

• Корпусные детали сделаны из алюминиевого сплава.

• вилка предназначена для работы с экранированными или неэкранированными кабелями.

Условия эксплуатации :

• Температура окружающей среды: от -60° С до +60° С.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Расшифровка обозначения :

• ШР - тип соединителя.

• 28 - условный размер корпуса.

• П - соединитель без патрубка.

• 4 - количество контактов.

• Э - гайка патрубка для экранированного кабеля (отсутствует).

• Ш вилка.

• 5 - сочетание контактов.
