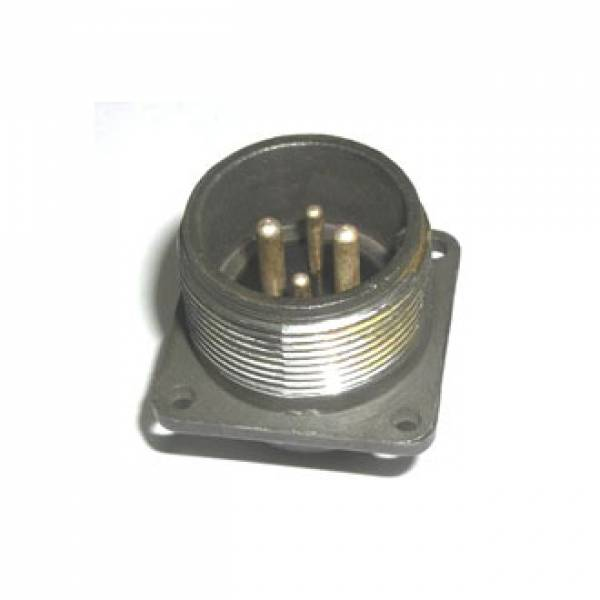

ШР28П4ЭШ5 — это приборная вилка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока. Она может работать при напряжении до 850 В и частоте до 3 МГц. Основные характеристики включают:

• Тип соединителя : Негерметичный, с резьбовым соединением.
• Количество контактов : 4 (два диаметром 2,5 мм и два 3,5 мм).
• Максимальная токовая нагрузка : до 25 А и 50 А в зависимости от конфигурации .

Конструкция и использование

вилка состоит из двух частей: самой вилки и розетки. Она используется для соединения и разъединения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре. ШР28П4ЭШ5 доступна как в варианте без патрубка, так и с различными типами патрубков (прямыми или угловыми) для кабельной части .

Технические параметры

• Сопротивление изоляции : Высокое, что обеспечивает надежность работы в различных климатических условиях.
• Гарантийный срок хранения : 15 лет с момента изготовления.
• Гарантийная наработка : 1000 часов при нормальных условиях эксплуатации и до 100000 часов в облегченном режиме .

Расшифровка обозначения

Обозначение ШР28П4ЭШ5 расшифровывается следующим образом:

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• П — конструктивное исполнение (без патрубка);
• 4 — количество контактов;
• Э — вид гайки патрубка (для экранированного кабеля);
• Ш — тип контактов вилка .

Таким образом, ШР28П4ЭШ5 является универсальным решением для подключения электрических устройств, обеспечивая надежность и долговечность в эксплуатации.
