Назначение и общее описание

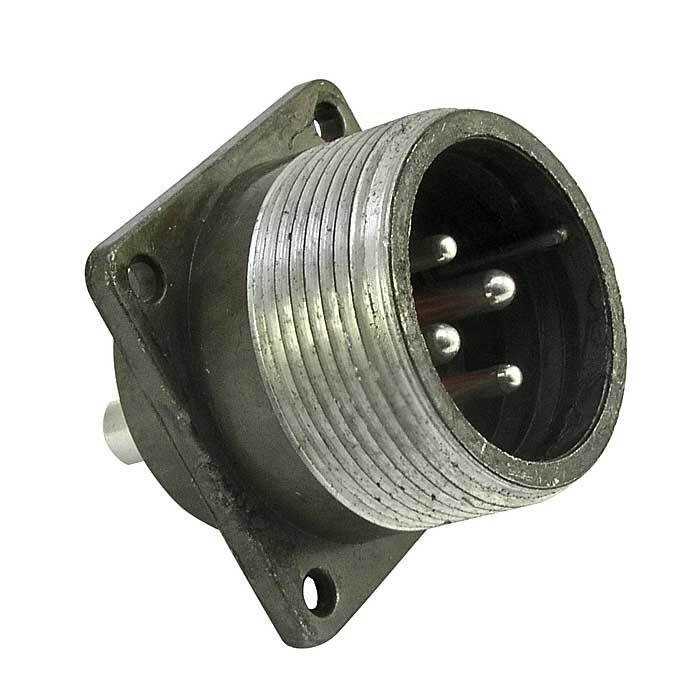

ШР28П4ЭШ5 представляет собой блочную (приборную) вилку низкочастотного цилиндрического разъёма с резьбовым соединением и нормальными габаритами. Изделие относится к категории ШР28 и выпускается в блочном исполнении, то есть без патрубка для кабеля, что делает его удобным для монтажа непосредственно на приборной панели, шасси или корпусе оборудования.

Вилка предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция рассчитана на применение как во внутренних, так и в наружных условиях с защитой от пыли и влаги, в климатическом исполнении УХЛ. Метод монтажа — пайка.

Конструктивные особенности

ШР28П4ЭШ5 — приборная вилка без патрубка, оснащённая четырьмя контактами. Два контакта имеют диаметр 2,5 мм, ещё два — 3,5 мм. Такое сочетание диаметров позволяет использовать изделие в цепях с разными токами в пределах одного соединения.

Расшифровка обозначения изделия:

• ШР — тип разъёма;
• 28 — условный размер корпуса;
• П — блочное исполнение без патрубка;
• 4 — число контактов;
• Э — повышенные требования к виброустойчивости;
• Ш — контакты с серебряным покрытием;
• 5 — герметичность.

Категория «5» в характеристиках VirtueMart соответствует приёмке «5». Год выпуска изделий данной партии — 88–90.

Технические характеристики

Максимальная токовая нагрузка достигает 150 А, сопротивление изоляции составляет не менее 5000 МОм. Наработка изделия — минимум 1000 часов, по некоторым данным — от 5000 до 10000 часов. Количество сочленений-расчленений — не менее 500, срок сохраняемости — 15 лет.

Основные параметры сведены в перечень:

• напряжение — до 850 В (амплитудное значение);
• частота тока — до 3 МГц;
• число контактов — 4 (два диаметром 2,5 мм, два диаметром 3,5 мм);
• максимальный ток — до 150 А;
• сопротивление изоляции — не менее 5000 МОм;
• наработка — не менее 1000 часов;
• число сочленений-расчленений — не менее 500;
• срок сохраняемости — 15 лет;
• метод монтажа — пайка.

Условия эксплуатации

Рабочая температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия, кратковременно допускается нагрев до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Вилка выдерживает синусоидальную вибрацию с частотой от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 350 метров на секунду в квадрате. Допустимое линейное ускорение — до 2000 метров на секунду в квадрате.

Благодаря исполнению с повышенными требованиями к виброустойчивости и герметичности, ШР28П4ЭШ5 применима в составе приборных блоков, пультов и стоек, эксплуатируемых в жёстких механических и климатических условиях. Изделие обеспечивает надёжное электрическое соединение при частых сочленениях и расчленениях в течение длительного срока службы.
