Назначение соединителя ШР28П4ЭШ5

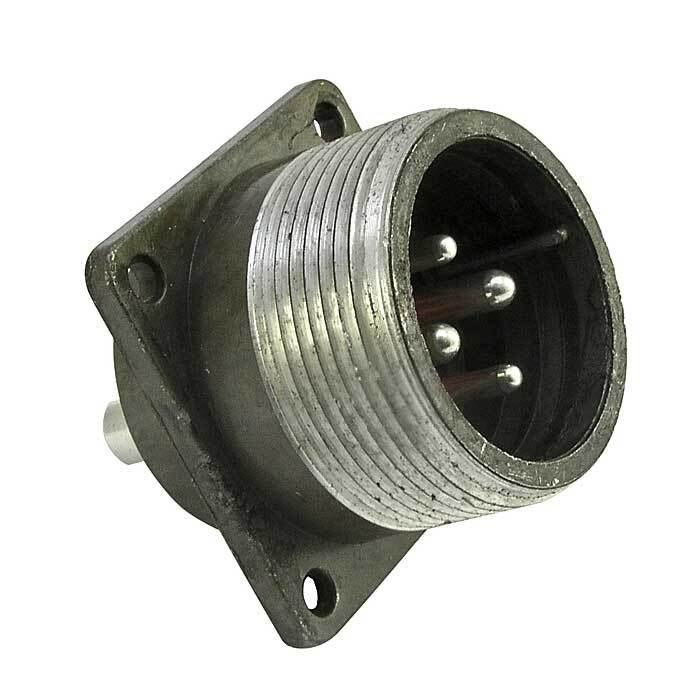

ШР28П4ЭШ5 представляет собой приборную вилку низкочастотного цилиндрического соединителя российского производства. Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Вилка применяется в составе соединителей типа ШР28 и обеспечивает механическое сочленение с ответной частью посредством резьбового соединения.

Краткое описание из каталога — блочная. Это означает исполнение, предназначенное для установки в блоках и приборах, а не для кабельного монтажа. Монтаж выводов выполняется пайкой, что обеспечивает стабильный и долговечный электрический контакт.

Конструктивные особенности

Корпус вилки выполнен без патрубка, в приборном исполнении. Конструкция содержит 4 контакта: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм. Такое сочетание диаметров позволяет использовать вилку в цепях с разными значениями токовой нагрузки в пределах одного соединения.

• Тип соединителя: ШР, приборное исполнение без патрубка.
• Условный размер корпуса: 28.
• Число контактов: 4 (два диаметром 2,5 мм и два диаметром 3,5 мм).
• Сочленение: резьбовое.
• Монтаж: пайка.
• Покрытие контактов: серебро.
• Приёмка: «5».
• Год выпуска: 90–94.

Обозначение Э указывает на повышенную надёжность изделия, Ш — на заглушенное исполнение, а цифра 5 — на модификацию. Расшифровка полного обозначения позволяет однозначно определить тип, размер корпуса, число контактов и особенности исполнения.

Технические характеристики

Максимальная токовая нагрузка соединителя достигает 150 А. Сопротивление изоляции составляет не менее 5000 МОм. Ресурс по количеству сочленений-расчленений — до 500 циклов. Минимальная наработка находится в диапазоне от 1000 до 10000 часов, срок сохраняемости — 15 лет.

Указанные параметры подтверждают пригодность вилки для применения в ответственных электрических цепях, где требуется стабильность контакта и длительный срок службы.

Условия эксплуатации

Рабочая температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия, допускается кратковременное воздействие температуры до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па. Климатическое исполнение УХЛ допускает применение как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.

Вилка выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², одиночный удар с ускорением до 5000 м/с² и линейное ускорение до 2000 м/с². Это делает её применимой в условиях повышенных механических нагрузок.

Применение

ШР28П4ЭШ5 используется в приборах и блоках радиоэлектронной аппаратуры, в системах управления и измерения, где требуется низкочастотное электрическое соединение с повышенной надёжностью. Вилка подходит для внутреннего и наружного применения в составе оборудования климатического исполнения УХЛ. Благодаря серебряному покрытию контактов и резьбовому сочленению обеспечивается стабильное переходное сопротивление и устойчивость к вибрационным нагрузкам.
