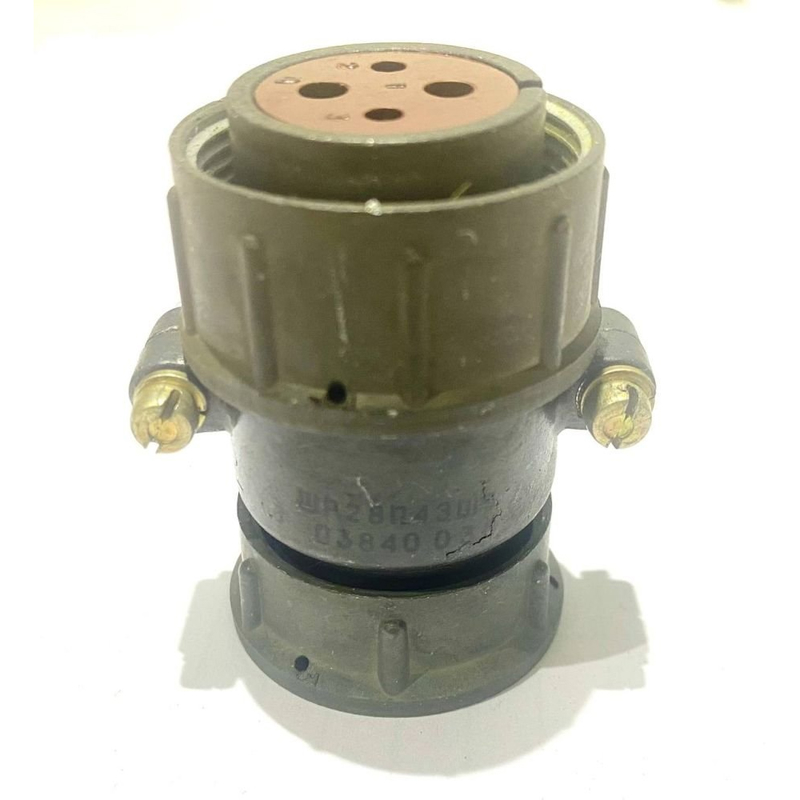

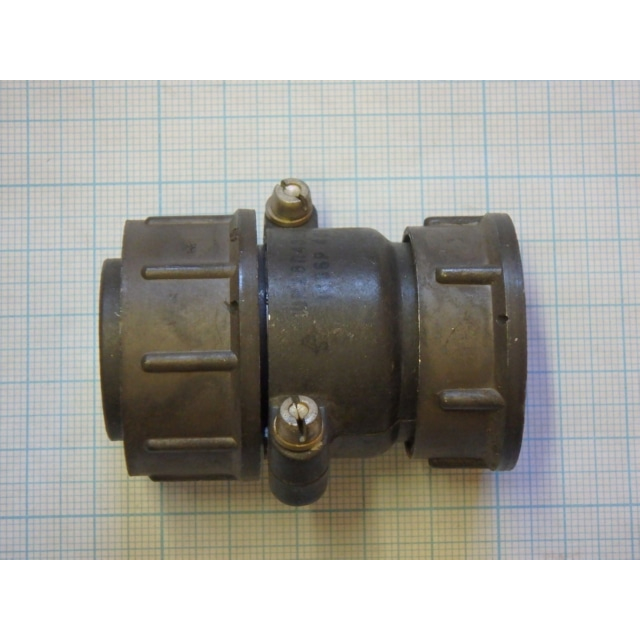

ШР28П4ЭШ5 розетка кабельная — это 4-х контактная негерметичная кабельная розетка серии ШР. Она предназначена для соединения с экранированным кабелем и имеет прямой патрубок. розетка обеспечивает соединение четырех контактов, из которых два имеют диаметр 2,5 мм, а два — 3,5 мм. Рабочая токовая нагрузка на контакты составляет до 25 А для контактов диаметром 2,5 мм и до 50 А для контактов диаметром 3,5 мм. Общая максимальная токовая нагрузка на соединитель достигает 150 А при напряжении до 850 В для переменного и постоянного тока.

Технические характеристики :

• Тип соединителя : ШР (штепсельный разъем негерметичный).

• Условный размер корпуса : 28.

• Конструктивное исполнение : Кабельная часть с прямым патрубком.

• Количество контактов : 4.

• Вид концевой гайки : Для экранированного кабеля.

• Вид соединителя : розетка (гнездо).

• Сочетание контактов : 5.

• Максимальное рабочее напряжение : До 850 В.

• Максимальная токовая нагрузка на контакт : 35 А для контактов 2,5 мм и 50 А для контактов 3,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Сопротивление контакта : Не более 1 мОм для контактов 2,5 мм и 0,75 мОм для контактов 3,5 мм.

• Минимальная наработка : 1000 часов.

Применение и эксплуатация :
Эти розетки используются в электрических цепях для соединения с экранированными кабелями. Они могут работать в широком диапазоне температур и выдерживают механические нагрузки, такие как вибрации и удары.
