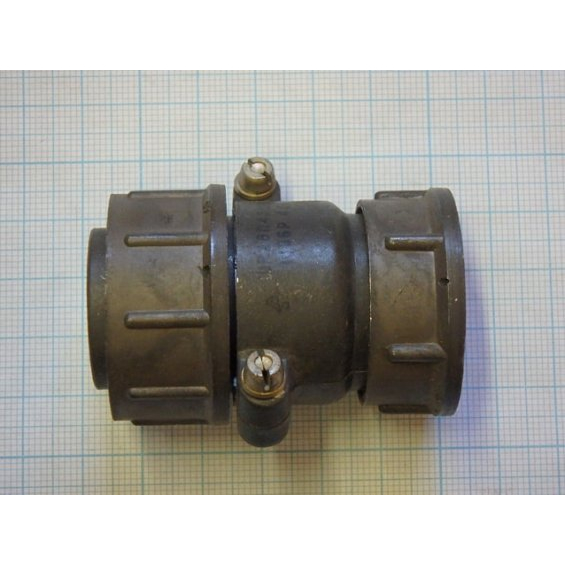

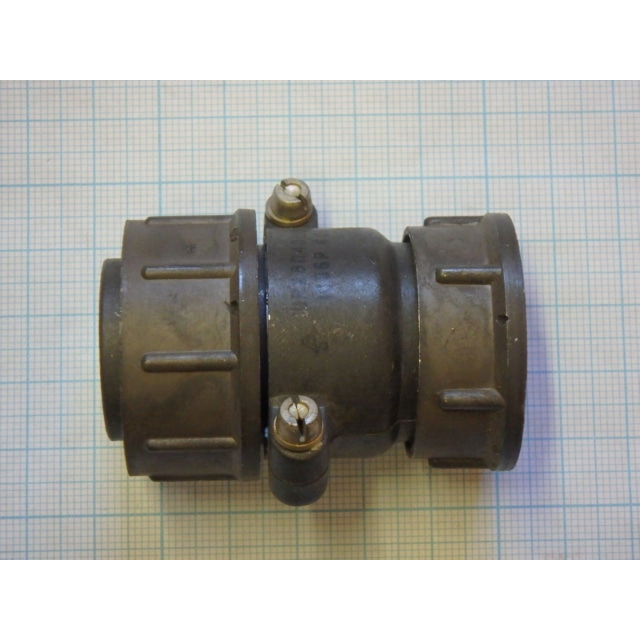

ШР28П4ЭШ5 КАБЕЛЬНЫЕ РОЗЕТКИ

Цена: ПОД ЗАКАЗ

Технические характеристики

ШР28П4ЭШ5 кабельная розетка

Соединитель ШР28П4ЭШ5 — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Он используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики и параметры :

Состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.
Имеет резьбовое сочленение и одношпоночную поляризацию корпусов.
Контакты имеют серебряное или никелевое покрытие.
Монтаж осуществляется с использованием экранированных или неэкранированных кабелей.

Структура условного обозначения ШР28П4ЭШ5 :

ШР — тип соединителя (штепсельный разъем негерметичный).
28 — условный размер корпуса.
П — конструктивное исполнение кабельной части (с прямым патрубком). Для приборной части "П" означает отсутствие патрубка, "ПК" — прямой патрубок, "СК" — угловой патрубок.
4 — количество контактов.
Э — вид концевой гайки для экранированного кабеля.
Ш — вид соединителя в кабельной части ( розетка ). Для приборной части "Г" означает розетку, "Ш" — вилку.
5 — обозначение сочетания контактов.

Технические характеристики :

Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
Рабочее напряжение: до 850 В.
Диапазон частот: до 3 МГц.
Количество контактов: 4.
Максимальная токовая нагрузка: 150 А. Отдельные контакты могут выдерживать до 25 А (диаметром 2,5 мм) и 50 А (диаметром 3,5 мм).
Количество сочленений-расчленений: 500.
Минимальная наработка: 1000 часов.
Срок сохраняемости: 15 лет.
Диапазон рабочих температур: от -60°C до +60°C.

Условия эксплуатации :

Вибрация: от 1 до 5000 Гц.
Удар: до 5000 м/с? (одиночного действия).
Пониженное атмосферное давление: до 1,3·10?? Па.

розетка ШР28П4ЭШ5 имеет проходной диаметр 33 мм и обеспечивает соединение четырех контактов. Ответной частью для кабельной розетки ШР28П4ЭШ5 является приборная вилка ШР28П4ЭШ5.

Описание

Назначение и область применения

Кабельная розетка ШР28П4ЭШ5 представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе электро- и радиоаппаратуры. Изделие обеспечивает надёжное соединение и разъединение цепей при рабочем напряжении до 850 В и частоте до 3 МГц.

Соединитель используется в стационарных и подвижных установках, где требуется многократное сочленение и расчленение кабельных и приборных линий. Резьбовая фиксация и одношпоночная поляризация корпусов исключают ошибочное подключение и гарантируют стабильное положение контактов при эксплуатации.

Подтверждённые особенности конструкции

Кабельная розетка ШР28П4ЭШ5 состоит из ответной части для приборной вилки ШР28П4ЭШ5. Условный размер корпуса — 28, проходной диаметр — 33 мм. Изделие комплектуется прямым кабельным патрубком и концевой гайкой, рассчитанной на установку с экранированным кабелем.

Структура условного обозначения ШР28П4ЭШ5 раскрывает ключевые параметры соединителя:

ШР — штепсельный разъем негерметичного типа;
28 — условный размер корпуса;
П — конструктивное исполнение кабельной части с прямым патрубком;
4 — количество контактов;
Э — вид концевой гайки для экранированного кабеля;
Ш — розетка в кабельной части;
5 — обозначение сочетания контактов.

Контакты изделия имеют серебряное или никелевое покрытие, что обеспечивает стабильное переходное сопротивление и защиту от окисления. Монтаж выполняется с применением экранированных или неэкранированных кабелей. Конструкция допускает использование отдельных контактов диаметром 2,5 мм и 3,5 мм с токовой нагрузкой 25 А и 50 А соответственно.

Технические характеристики

Кабельная розетка ШР28П4ЭШ5 рассчитана на длительную эксплуатацию в широком диапазоне внешних воздействий. Подтверждённые параметры изделия:

Рабочее напряжение: до 850 В;
Диапазон частот: до 3 МГц;
Количество контактов: 4;
Максимальная токовая нагрузка: 150 А;
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм;
Количество сочленений-расчленений: 500;
Минимальная наработка: 1000 часов;
Срок сохраняемости: 15 лет;
Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.

Условия эксплуатации

Соединитель сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне от 1 до 5000 Гц. Изделие выдерживает одиночные удары с ускорением до 5000 метров на секунду в квадрате. Допускается эксплуатация при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Кабельная розетка ШР28П4ЭШ5 рассчитана на работу в составе аппаратуры, эксплуатируемой в условиях умеренного и холодного климата. Резьбовое сочленение обеспечивает плотное прилегание контактных поверхностей, а одношпоночная поляризация исключает неверную ориентацию при соединении с ответной приборной вилкой.
