Назначение

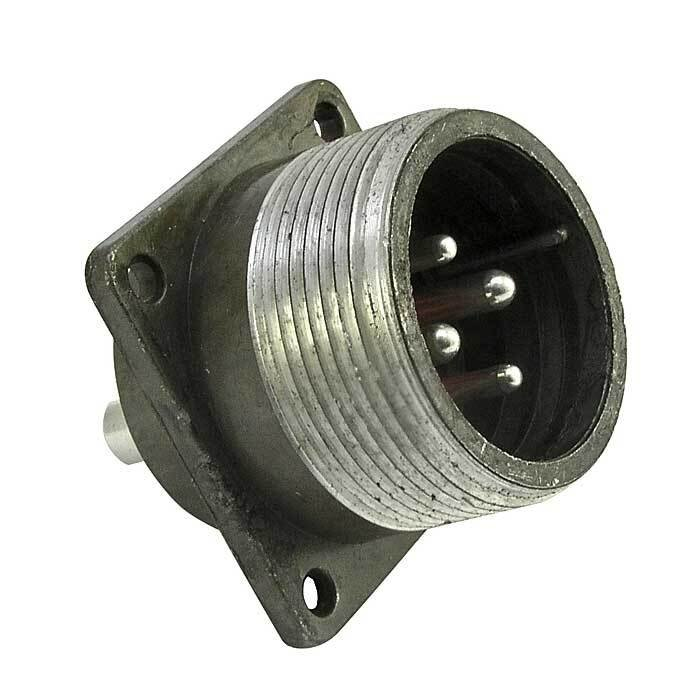

ШР28П4ЭШ5-К — приборная вилка серии ШР28, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к штепсельным разъемам негерметичного исполнения и применяется в электро- и радиоаппаратуре. Конструкция рассчитана на работу с экранированными и неэкранированными кабелями, что делает вилку пригодной для монтажа в устройствах, где требуется организовать разъемное подключение кабельной линии к прибору или блоку.

В каталоге товар указан под артикулом 9651 и отнесен к категории ШР28. Производитель в карточке товара не указан.

Подтверждённые особенности и технические параметры

Электрические характеристики

• Тип соединителя: ШР — штепсельный разъем негерметичный.
• Условный размер корпуса: 28.
• Количество контактов: 4, из них два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм.
• Максимальная токовая нагрузка: для контактов диаметром 2,5 мм — до 25 А, для контактов диаметром 3,5 мм — до 50 А.
• Максимальное рабочее напряжение: до 850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление электрического контакта: для контактов диаметром 2,5 мм — не более 1 мОм, для контактов диаметром 3,5 мм — не более 0,75 мОм.
• Покрытие контактов: серебро.

Конструкция и условия эксплуатации

Вилка имеет резьбовое соединение и монтируется методом пайки. Габаритные размеры в имеющемся описании приведены как 38 на 38 на 42 мм. Изделие может эксплуатироваться при температуре окружающей среды от минус 60 градусов до плюс 60 градусов с возможностью кратковременного перегрева до плюс 110 градусов.

• Гарантийный срок хранения: 15 лет.
• Минимальная наработка: не менее 1000 часов.
• Метод монтажа: пайка.
• Тип соединения: резьбовое.

Применение

Разъемы серии ШР28, включая модель ШР28П4ЭШ5, широко применяются в электро- и радиоаппаратуре для надежного соединения и разъединения электрических цепей. Благодаря четырем контактам разного диаметра вилка подходит для подключения цепей с различной токовой нагрузкой в составе одного соединителя. Наличие резьбового соединения обеспечивает фиксацию ответной части, а возможность монтажа с экранированными кабелями позволяет использовать изделие в аппаратуре, где требуется учесть экранирование кабельной линии.

При подборе вилки следует учитывать подтвержденные параметры: количество и диаметры контактов, максимальную токовую нагрузку по каждому типу контактов, рабочее напряжение до 850 В, температурный диапазон и способ монтажа пайкой. Эти сведения позволяют оценить пригодность изделия для конкретной электрической цепи и условий эксплуатации.
