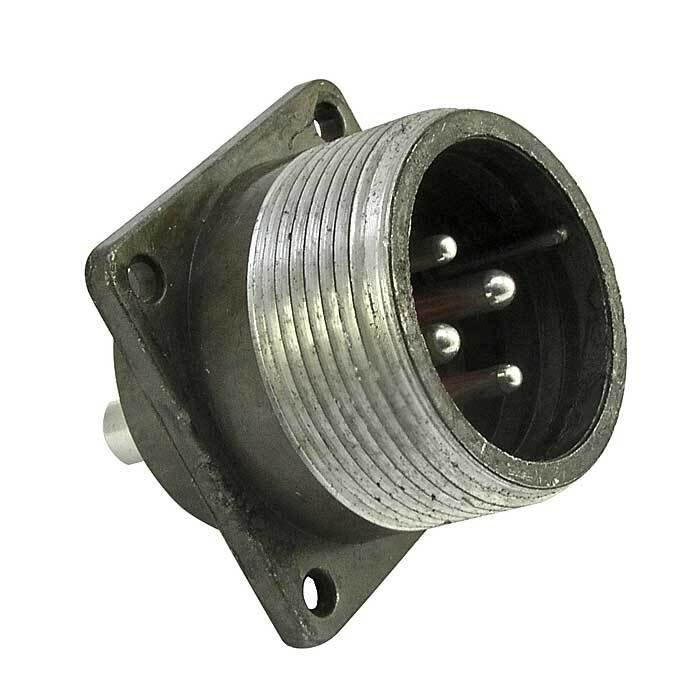

ШР28П4ЭШ-К — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока.

Назначение

Она используется в радиоэлектронной и радиотехнической аппаратуре для работы при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. +1
Конструкция обеспечивает резьбовое сочленение, одношпоночную поляризацию и защиту от внешних воздействий в климатическом исполнении УХЛ.​

Характеристики

Соединитель рассчитан на 4 контакта диаметром около 2,5 мм, рабочий ток до 25 А, сопротивление изоляции не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C.

• Вибрация: 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Удар: до 5000 м/с² (500 g) для одиночного действия.

Конструкция

Расшифровка: ШР — тип (розетка), 28 — размер корпуса, П — без патрубка (приборная часть), 4 — число контактов, Э — экранированная, Ш — повышенные требования к контактам, К — кабельное исполнение. +1
Наработка — минимум 1000 часов, количество соединений-расчленений — 500.​
