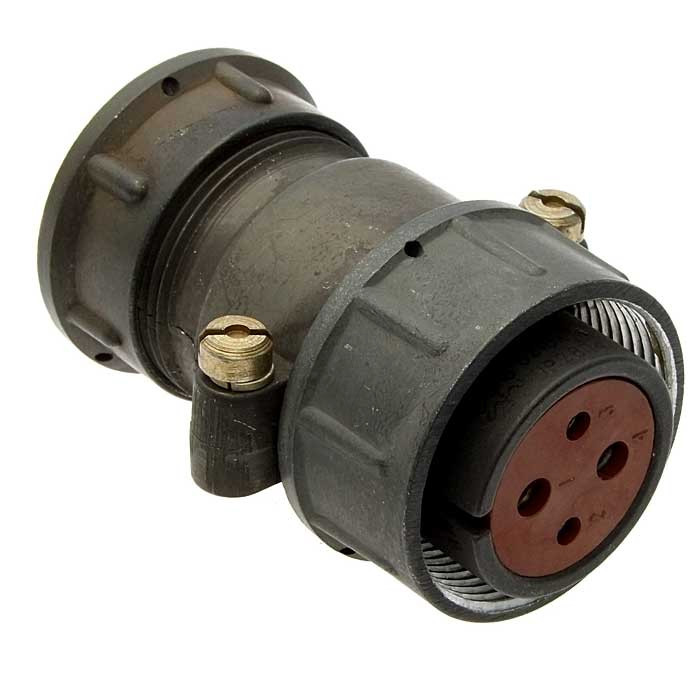

розетка ШР28П4ЭГ5Н является частью системы соединителей, предназначенных для монтажа в электрических цепях. Она используется в сочетании с экранированными и неэкранированными кабелями, обеспечивая надежное соединение в условиях, где возможны воздействия внешней среды.

Технические характеристики

• Тип соединителя : негерметичный, климатическое исполнение УХЛ.
• Количество контактов : 4 (два контакта диаметром 2,5 мм и два диаметром 3,5 мм).
• Максимальная токовая нагрузка :
  • Для контактов ? 2,5 мм: 35 А.
  • Для контактов ? 3,5 мм: 50 А.
  • Общая максимальная токовая нагрузка: 150 А.
• Сопротивление изоляции : не менее 5000 МОм.
• Амплитудное значение напряжения : до 850 В.
• Рабочие температуры :
  • Максимальная: +60 °C.
  • Минимальная: -60 °C.

Конструктивные особенности

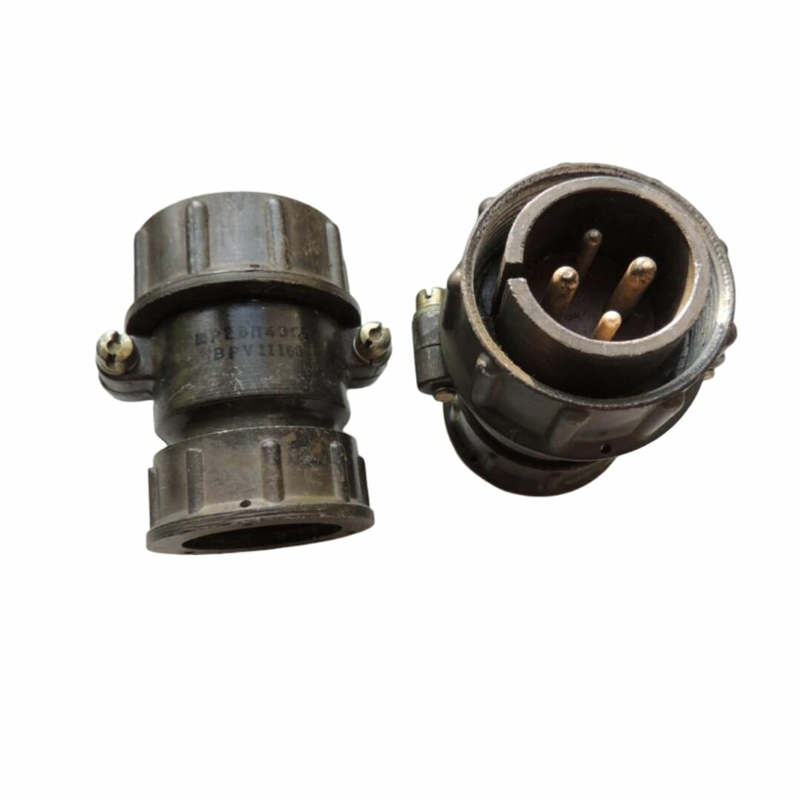

розетка имеет конструкцию с прямым патрубком и предназначена для соединения с вилкой ШР28П4ЭГ5. Она может быть использована как в помещениях, так и на открытом воздухе при условии защиты от пыли и влаги.

Материалы и покрытие

Контакты розетки могут быть покрыты никелем или серебром, что обеспечивает хорошую проводимость и защиту от коррозии. Корпус выполнен из пластмассы, что делает устройство легким и устойчивым к механическим повреждениям.

Применение

Соединители типа ШР28, включая розетку ШР28П4ЭГ5Н, широко применяются в различных отраслях, включая промышленность и энергетику. Они подходят для использования в условиях повышенных требований к надежности соединений и устойчивости к внешним воздействиям.
