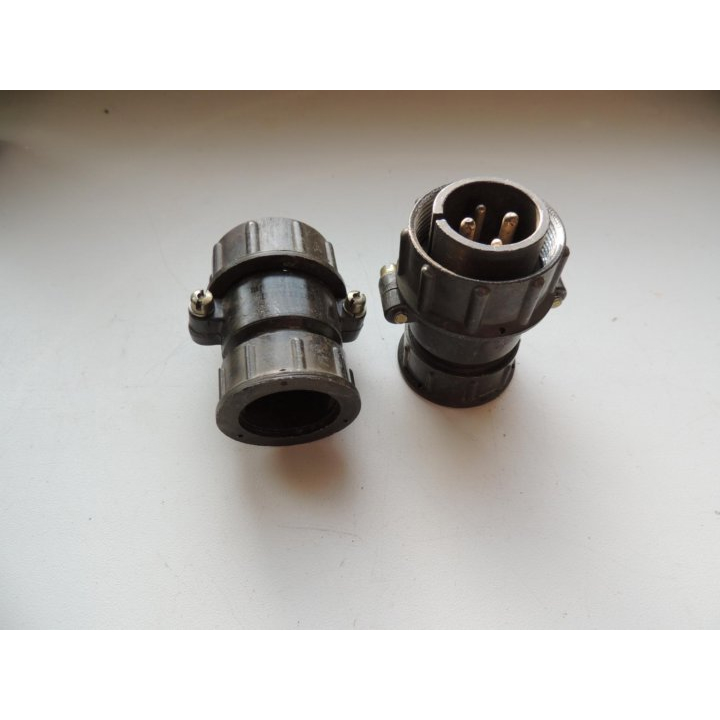

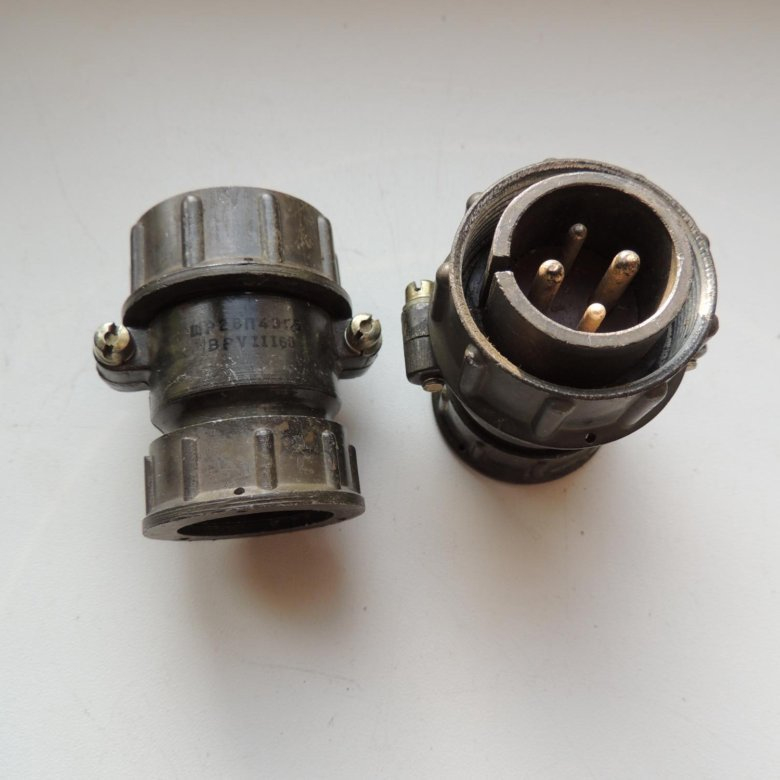

ШР28П4ЭГ5 вилка Каскад (2024г ОТК) — это кабельная вилка цилиндрического соединителя серии ШР от производителя "Каскад". Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для монтажа с экранированными кабелями, соединения и разъединения проводов, кабелей, узлов и блоков в приборах. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), а также наружного при защите от дождя, пыли и солнца. Применяется в радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуре.

Основные характеристики

• Максимальное рабочее напряжение: 850 В (амплитудное).

• Частота: до 3 МГц в цепях постоянного и переменного тока.

• Количество контактов: 4 шт. (диаметры 2,5 мм и 3,5 мм). ?

• Рабочая температура: от -60 до +60 °C (смена температур до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с? (30 g).

• Удар: одиночный до 5000 м/с? (500 g), многократный до 350 м/с? (35 g).

• Сопротивление изоляции: не менее 5000 МОм.

• Наработка: минимум 1000–5000 часов, сочленения-расчленения: 500.

• Срок сохраняемости: 15 лет.
  Конструкция: кабельная вилка с прямым патрубком и гайкой для экранированного кабеля, резьбовое сочленение, одношпоночная поляризация.
