Назначение

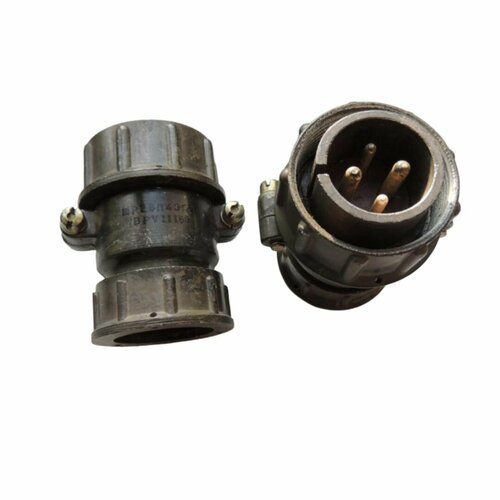

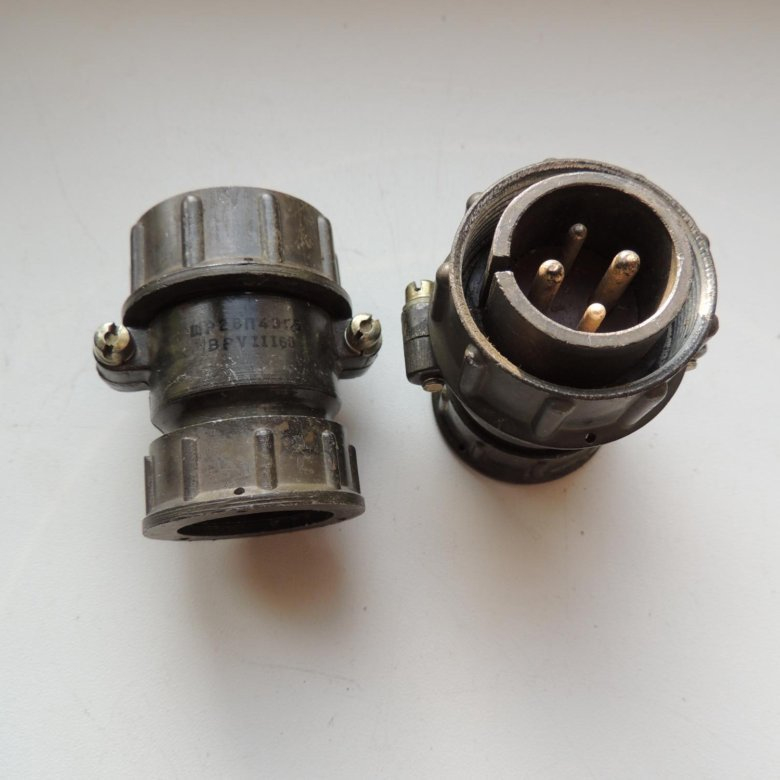

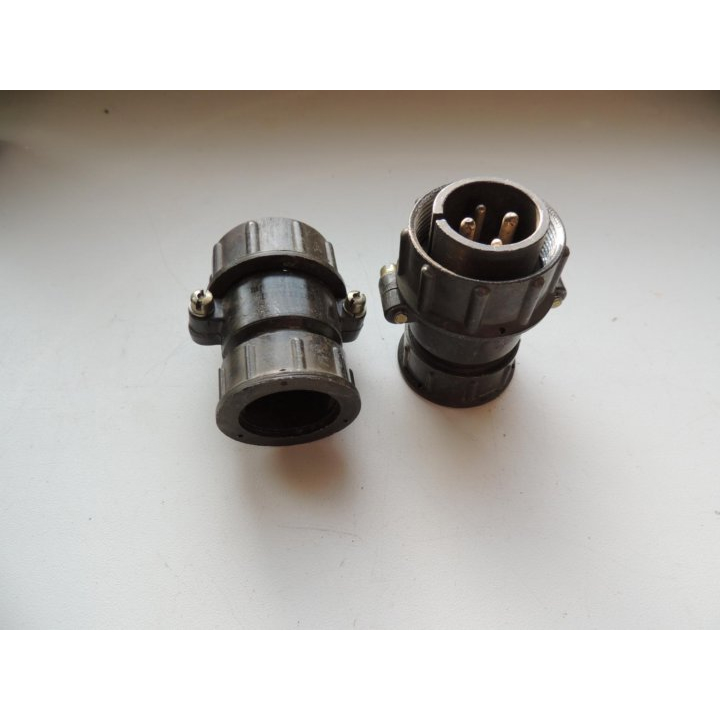

ШР28П4ЭГ5 — кабельная вилка серии ШР производства предприятия Элекон. Это негерметичный цилиндрический разъём общего назначения, предназначенный для коммутации электрических цепей переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре. Вилка обеспечивает надёжное соединение с экранированным кабелем и применяется там, где требуется стабильная передача сигнала и питания в составе ответных частей соединителей.

Подтверждённые особенности

Вилка имеет четыре контакта: два диаметром 2,5 мм с допустимым током до 35 А и два диаметром 3,5 мм с током до 50 А. Максимальное рабочее напряжение составляет 850 В, общая токовая нагрузка на соединитель — до 150 А. Проходной диаметр корпуса равен 33 мм. Сопротивление контакта не превышает 0,001 Ом для контактов 2,5 мм и 0,00075 Ом для контактов 3,5 мм, сопротивление изоляции — не менее 5000 МОм.

Сечение подсоединяемого провода достигает 3 квадратных миллиметров для мелких контактов и 13 квадратных миллиметров для крупных. Монтаж выполняется пайкой. Покрытие контактов — серебро или никель. Сочленение резьбовое, поляризация одношпоночная.

Условия эксплуатации жёсткие: рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия с допустимым перегревом контактов до плюс 110 градусов Цельсия, пониженное давление 1,3 на 10 в минус четвёртой степени Паскаля, линейное ускорение до 2000 метров на секунду в квадрате. Наработка составляет 1000 часов, ресурс сочленений-расчленений — 500 циклов. Срок хранения — 15 лет.

Вилка сопрягается с ответной розеткой ШР28П4ЭГ5. Приемка — «5». Год выпуска — 2018.

Расшифровка обозначения

• ШР — тип соединителя.
• 28 — условный размер корпуса, диаметр посадки 28 мм.
• П — прямой патрубок.
• 4 — количество контактов.
• Э — гайка для экранированного кабеля.
• Г — вилка (штыревой тип).
• 5 — сочетание контактов: два по 2,5 мм и два по 3,5 мм.

Применение

Разъёмы серии ШР используются в промышленной и военной технике для надёжных соединений в цепях с частотой до 3 МГц. Вилка ШР28П4ЭГ5 подходит для эксплуатации в составе аппаратуры, работающей при пониженном давлении, повышенных вибрациях и линейных ускорениях, а также в условиях широкого диапазона температур. Благодаря негерметичному исполнению и резьбовому сочленению с одношпоночной поляризацией обеспечивается точная и устойчивая стыковка с ответной розеткой, что важно при многократных циклах подключения и отключения.

Монтаж пайкой позволяет использовать вилку с проводами сечением до 3 квадратных миллиметров по мелким контактам и до 13 квадратных миллиметров по крупным, что даёт возможность коммутировать как сигнальные, так и силовые цепи. Длительный срок хранения 15 лет подтверждает пригодность изделия для комплектования техники с продолжительным жизненным циклом.
