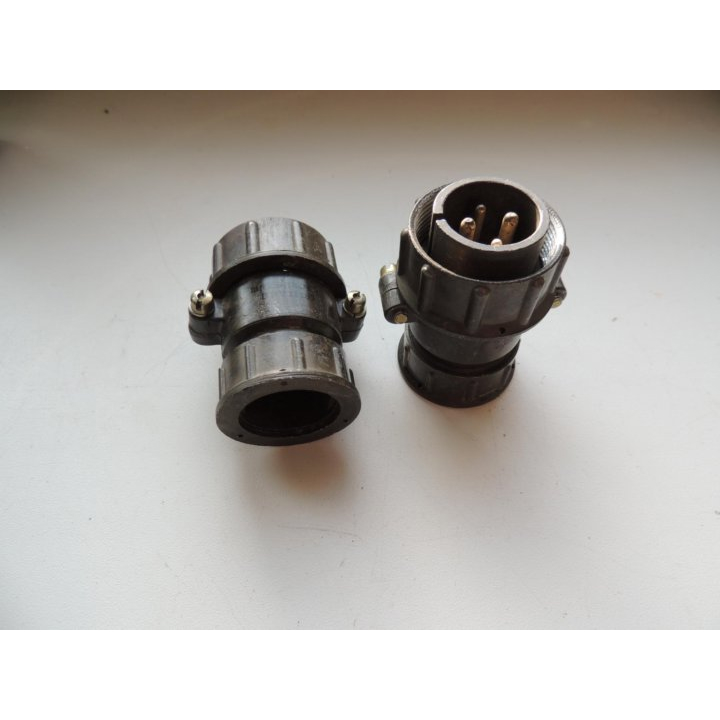

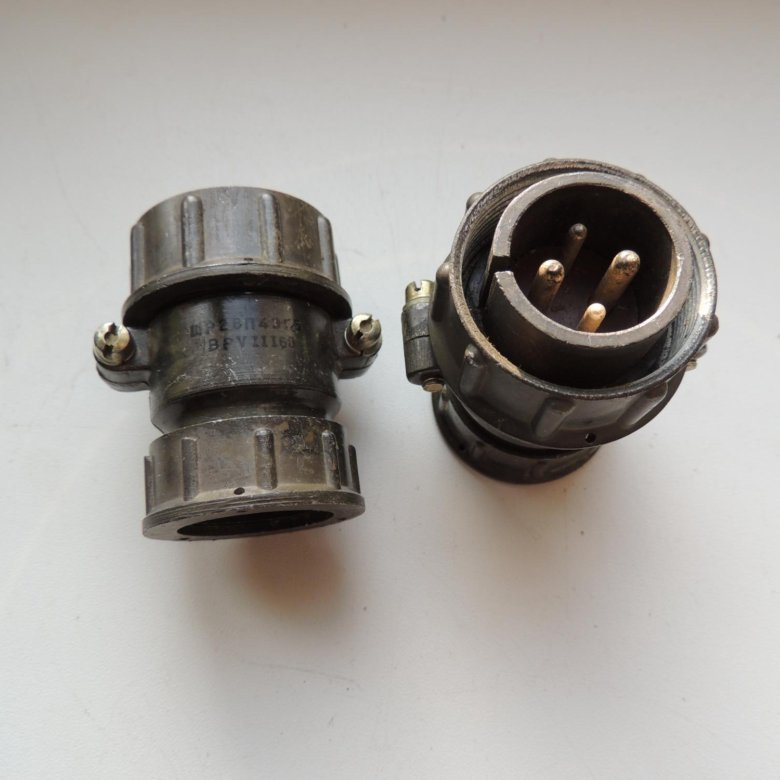

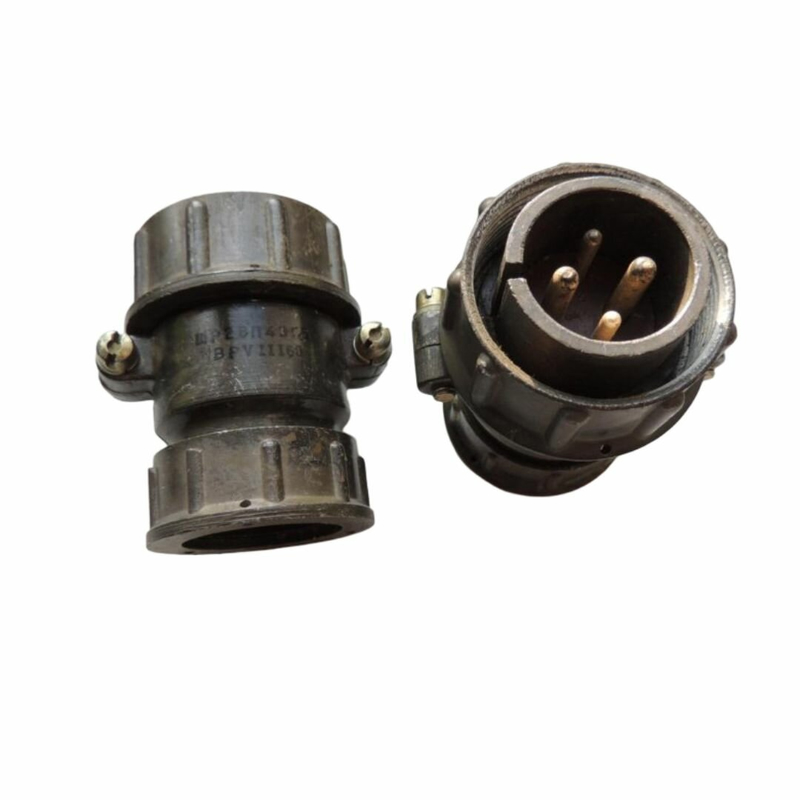

ШР28П4ЭГ5 вилка Кабельная

ШР28П4ЭГ5 — это низкочастотная цилиндрическая кабельная вилка, предназначенная для объемного монтажа с резьбовым соединением. Она используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Технические Характеристики

• Количество контактов : 4 (два диаметром 2,5 мм и два диаметром 3,5 мм).

• Токовая нагрузка : До 25 А для контактов диаметром 2,5 мм и до 50 А для контактов диаметром 3,5 мм. Общая токовая нагрузка на соединитель — 150 А.

• Материал корпуса : Корпусные детали изготовлены из алюминиевого сплава.

• Патрубок : Прямой патрубок для экранированного кабеля.

• Сочленение : Резьбовое.

• Поляризация : Одношпоночная.

Применение

вилка ШР28П4ЭГ5 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Она может быть применена с экранированными или неэкранированными кабелями в зависимости от вида концевой гайки патрубка.

Ответная Часть

Ответной частью вилки ШР28П4ЭГ5 является розетка приборная ШР28П4ЭГ5.
