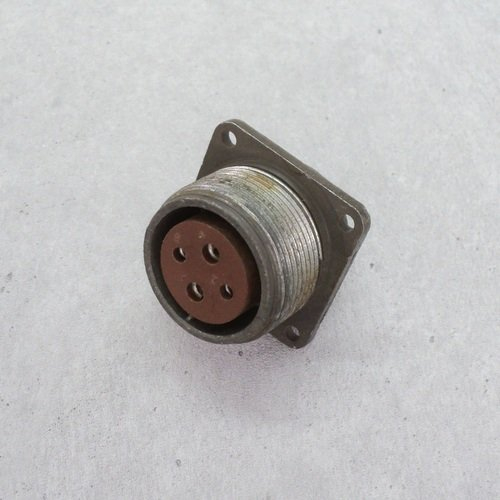

Соединители ШР28П4ЭГ5 розетка — это цилиндрические низкочастотные разъёмы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Они используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики:

• Тип соединителя : ШР — штепсельный негерметичный разъем.

• Условный размер корпуса : 28.

• Конструктивное исполнение : П — без патрубка (для приборной части).

• Количество контактов : 4.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Вид соединителя в приборной части : Г — розетка (гнездо).

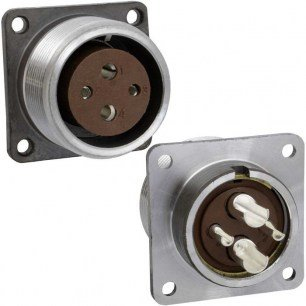

Соединители серии ШР состоят из двух частей: вилки и розетки. розетка ШР28П4ЭГ5 имеет два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм. Рабочая токовая нагрузка на каждый контакт составляет до 25 А и 50 А соответственно.

Применение:

Разъемы этого типа используются как приборные (блочные), так и кабельные. Правильное сочетание включает в себя пару " вилка кабельная + розетка блочная" или " вилка блочная + розетка кабельная".

Технические параметры:

Максимальная токовая нагрузка на одиночный контакт достигает 35 А для контактов диаметром 2,5 мм и до 50 А для тех, что имеют диаметр 3,5 мм. Общая максимальная токовая нагрузка на весь соединитель составляет до 150 А при напряжении переменного или постоянного тока не более чем до указанного значения.
