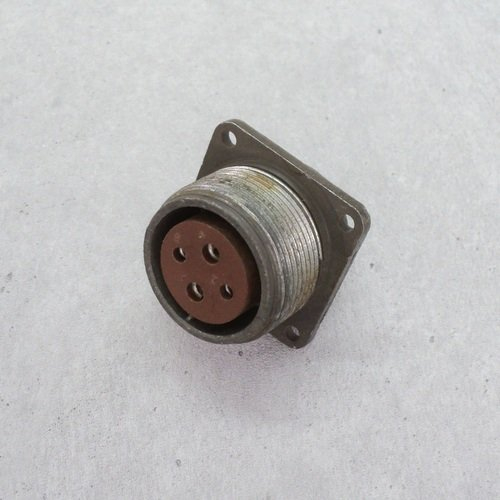

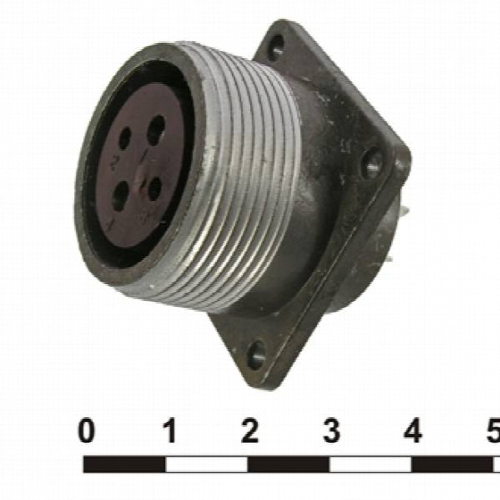

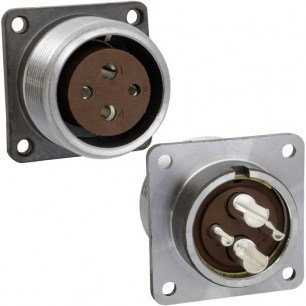

розетка ШР28П4ЭГ5 от НПО «Каскад» (2024 г., ОТК) представляет собой приборный цилиндрический соединитель низкочастотного типа без патрубка.

Применение

Предназначена для объемного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения проводов, кабелей, узлов и блоков.

Основные характеристики

Имеет условный размер корпуса 28, 4 контакта (диаметры 2,5 и 3,5 мм). Сопротивление контактов не более 1,0 мОм (для 2,5 мм) и 0,75 мОм (для 3,5 мм), сопротивление изоляции не менее 5000 МОм.

Работает при температуре от -60 до +60 °C (смена до +110 °C), выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с?, механические удары до 5000 м/с? и линейное ускорение 2000 м/с?. Минимальная наработка 5000 ч, число сочленений-расчленений не менее 500, срок сохраняемости 15 лет.
