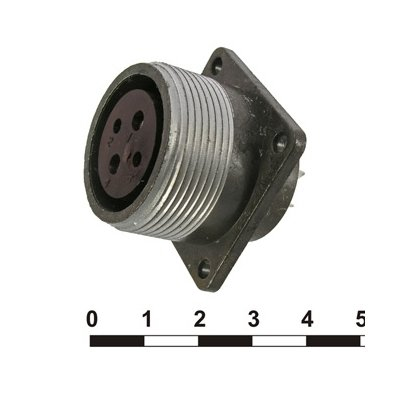

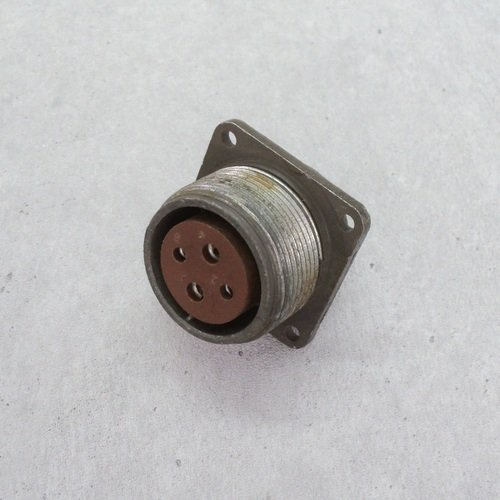

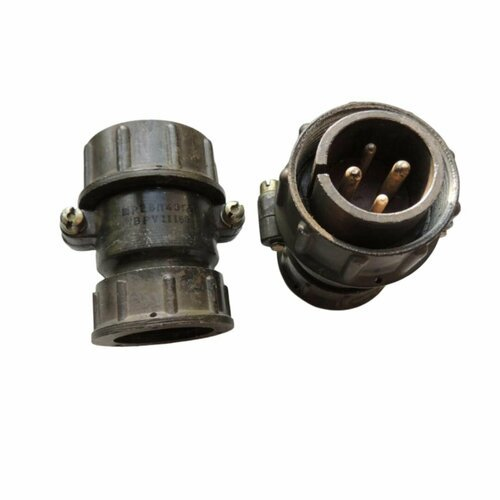

ШР28П4ЭГ5 РОЗЕТКИ 88-93г «5»

Цена:

900 ₽

В наличии: 30 шт.

блочная

Технические характеристики

ШР28П4ЭГ5 розетка

ШР28П4ЭГ5 представляет собой приборную розетку серии ШР — это негерметичный цилиндрический низкочастотный соединитель общего назначения.

Основные характеристики

Она имеет 4 контакта: два диаметром 2,5 мм (рабочий ток до 25 А) и два диаметром 3,5 мм (до 50 А), с максимальным рабочим напряжением 850 В. Проходной диаметр монтажного отверстия составляет 33 мм, а резьба накидной гайки — M33×1,5.

Конструкция и монтаж

Розетка предназначена для установки на панель (приборный тип Б), с прямым выводом под экранированный кабель, без патрубка. Корпус из алюминиевого сплава с оксидированием, изолятор из термопластика коричневого цвета, контакты — латунные с никелевым покрытием, поляризация одношпоночная.

Изображение показывает типичную конструкцию розетки ШР с видом спереди и разрезом, где видны контакты и внутренние элементы.

Условия эксплуатации

Работает в диапазоне температур от -60 до +60 °C, при влажности до 98% и давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па (климатическое исполнение УХЛ). Выдерживает вибрацию 1–5000 Гц (30 g), удары до 500 g, имеет ресурс 500 сочленений-расчленений и степень защиты IP54. Применяется в цепях постоянного и переменного тока до 3 МГц в радиоэлектронной аппаратуре.

Описание

Назначение

ШР28П4ЭГ5 — приборная розетка серии ШР, представляющая собой негерметичный цилиндрический низкочастотный соединитель общего назначения. Изделие предназначено для объёмного монтажа на панель и применяется в цепях постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной аппаратуре. Розетка обеспечивает электрическое соединение кабельных линий с приборами и блоками аппаратуры, работающей в жёстких климатических и механических условиях.

Артикул изделия — 41219. Категория — ШР28. Краткое описание из каталога — блочная. Приёмка — «5», что подтверждает соответствие изделия требованиям военной приёмки. Годы выпуска — 88–93.

Конструкция и монтаж

Розетка выполнена в приборном исполнении (тип Б) и устанавливается на панель. Проходной диаметр монтажного отверстия составляет 33 мм, резьба накидной гайки — М33 на 1,5. Вывод — прямой, под экранированный кабель, без патрубка.

Корпус изготовлен из алюминиевого сплава с оксидированием. Изолятор выполнен из термопластика коричневого цвета. Контакты — латунные с никелевым покрытием. Поляризация — одношпоночная, что исключает неправильное сочленение.

Тип: приборная розетка, негерметичная, цилиндрическая, низкочастотная.
Исполнение: приборное, тип Б, установка на панель.
Монтажное отверстие: проходной диаметр 33 мм.
Резьба накидной гайки: М33 на 1,5.
Вывод: прямой, под экранированный кабель, без патрубка.
Корпус: алюминиевый сплав с оксидированием.
Изолятор: термопластик коричневого цвета.
Контакты: латунь с никелевым покрытием.
Поляризация: одношпоночная.

Электрические характеристики

Розетка имеет четыре контакта. Два контакта диаметром 2,5 мм рассчитаны на рабочий ток до 25 А, ещё два контакта диаметром 3,5 мм — на рабочий ток до 50 А. Максимальное рабочее напряжение составляет 850 В. Рабочий диапазон частот — от постоянного тока до 3 МГц.

Условия эксплуатации

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Допустимая влажность — до 98 процентов. Рабочее давление — от 1,33 умноженное на 10 в минус четвёртой степени до 50,6 умноженное на 10 в четвёртой степени Паскаля. Климатическое исполнение — УХЛ.

Розетка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g, а также удары с ускорением до 500 g. Ресурс составляет 500 сочленений-расчленений. Степень защиты — IP54.

Применение

ШР28П4ЭГ5 применяется в радиоэлектронной аппаратуре, эксплуатируемой в цепях постоянного и переменного тока частотой до 3 МГц. Благодаря высокой стойкости к вибрации, ударам, широкому температурному диапазону и пониженному давлению, розетка востребована в составе приборов и блоков, работающих в сложных условиях. Приёмка «5» подтверждает пригодность изделия для ответственных применений.
