Назначение изделия

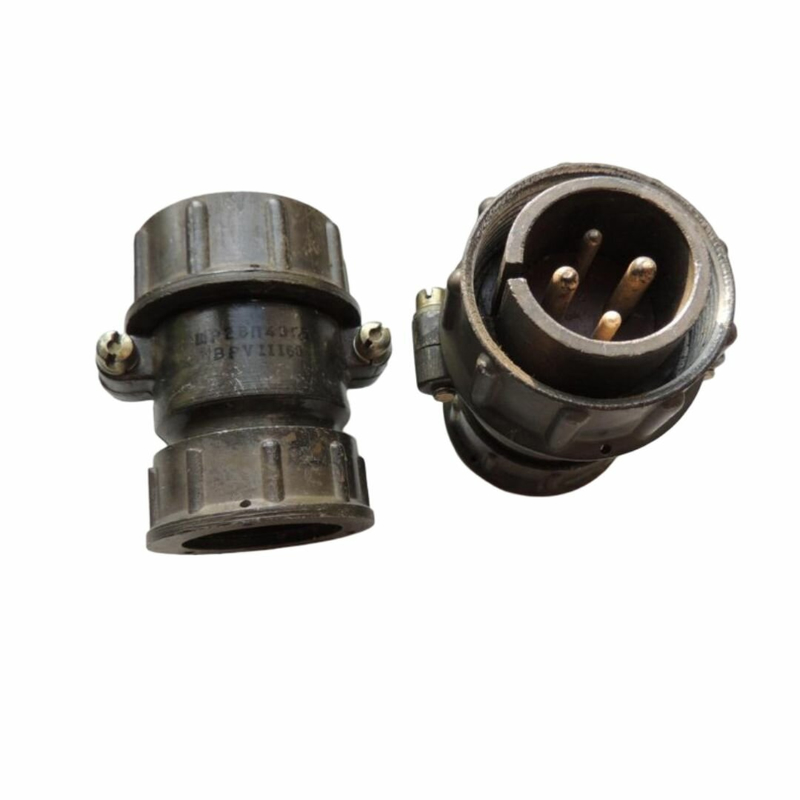

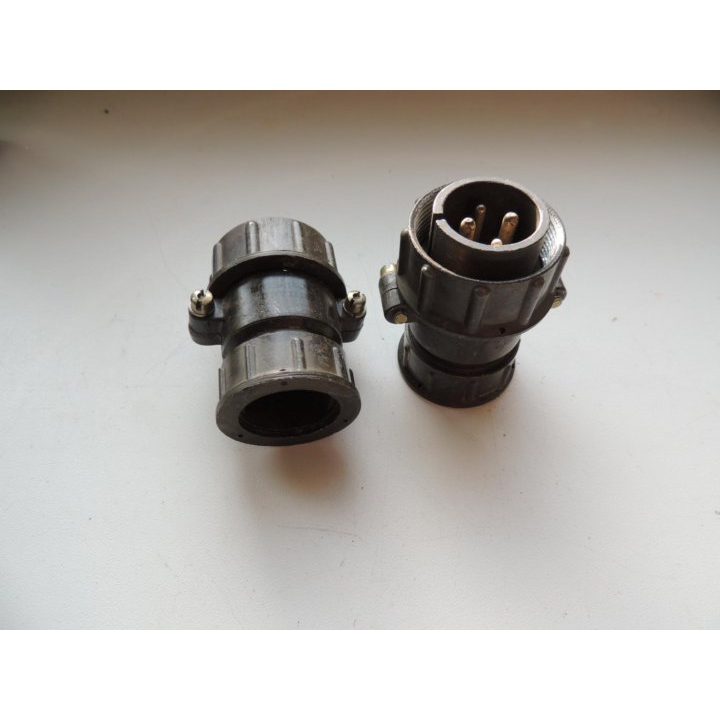

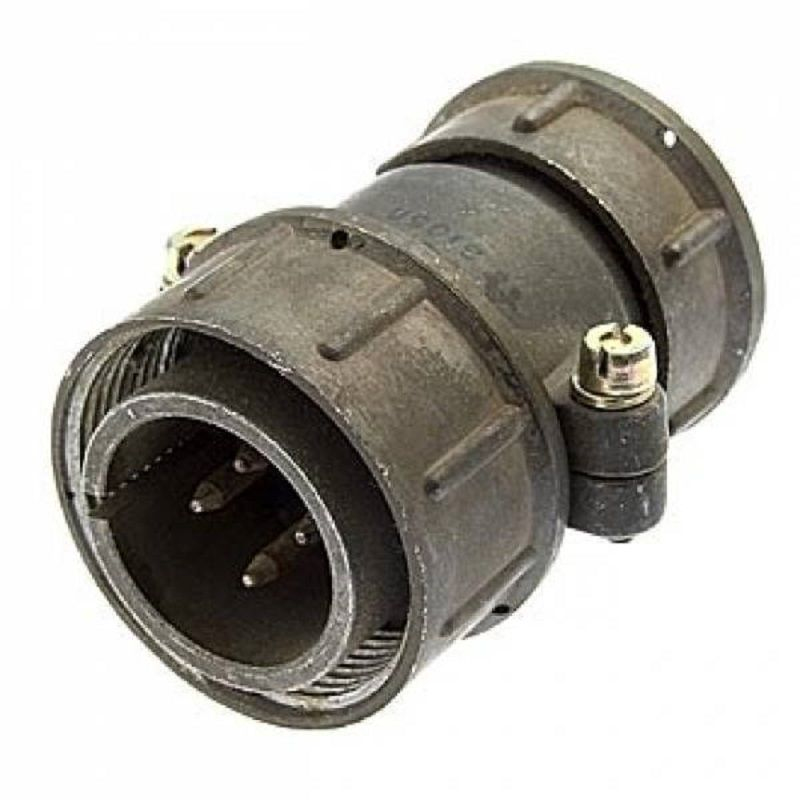

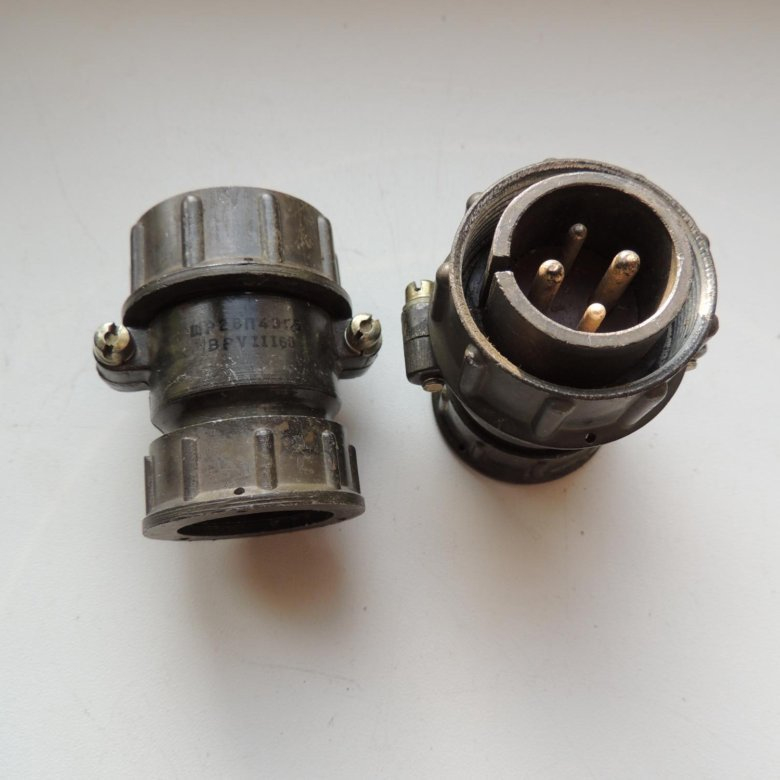

ШР28П4ЭГ5 представляет собой кабельную вилку (разъём) серии ШР, предназначенную для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется как соединитель общего назначения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Конструкция вилки ориентирована на работу с экранированным кабелем и рассчитана на эксплуатацию в составе промышленных систем, где предъявляются повышенные требования к надёжности соединений под вибрацией и в жёстких условиях.

Подтверждённые особенности и технические характеристики

Контактная система

Вилка имеет четыре контакта различного диаметра, что определяет её токовые возможности. Сочетание диаметров контактов обозначено цифрой 5 в маркировке.

• Два контакта диаметром 2,5 мм — ток до 25 А.
• Два контакта диаметром 3,5 мм — ток до 50 А.
• Максимальная общая токовая нагрузка — до 150 А.

Электрические параметры

• Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление контакта — не более 0,75 мОм для контактов диаметром 3,5 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.

Механические и климатические параметры

• Проходной диаметр патрубка — 33 мм.
• Тип патрубка — прямой, с гайкой, для экранированного кабеля.
• Рабочая температура — от минус 60 °C до плюс 60 °C.
• Допустимый перегрев контактов — до плюс 110 °C.
• Климатическое исполнение — УХЛ, исполнение негерметичное.

Стойкость к внешним воздействиям

• Синусоидальная вибрация — диапазон от 1 до 5000 Гц при ускорении 300 м/с².
• Механические удары — одиночные до 5000 м/с², многократные до 350 м/с².
• Линейное ускорение — до 2000 м/с².

Ресурс и сохраняемость

• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Расшифровка обозначения

Маркировка изделия несёт полную информацию о его конструкции и исполнении. Ниже приведена расшифровка позиций обозначения ШР28П4ЭГ5.

1. ШР — тип соединителя, низкочастотный цилиндрический.
2. 28 — условный размер корпуса.
3. П — прямой патрубок (кабельная часть).
4. 4 — количество контактов.
5. Э — гайка для экранированного кабеля.
6. Г — вилка (гнезда).
7. 5 — сочетание диаметров контактов.

Применение

Вилка ШР28П4ЭГ5 востребована в промышленных системах, где требуется высокая надёжность соединений при воздействии вибрации и в жёстких условиях эксплуатации. Она обеспечивает коммутацию электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре, а исполнение с гайкой для экранированного кабеля позволяет применять её в цепях, где важна защита от помех.

Изделие относится к категории соединителей общего назначения и предназначено для работы в диапазоне частот до 3 МГц при напряжении до 850 В. Устойчивость к вибрации, ударам и линейным ускорениям делает его пригодным для оснащения подвижной и стационарной техники, работающей в сложных условиях.

Приёмка

Приёмка изделия — «5».
