Назначение соединителя

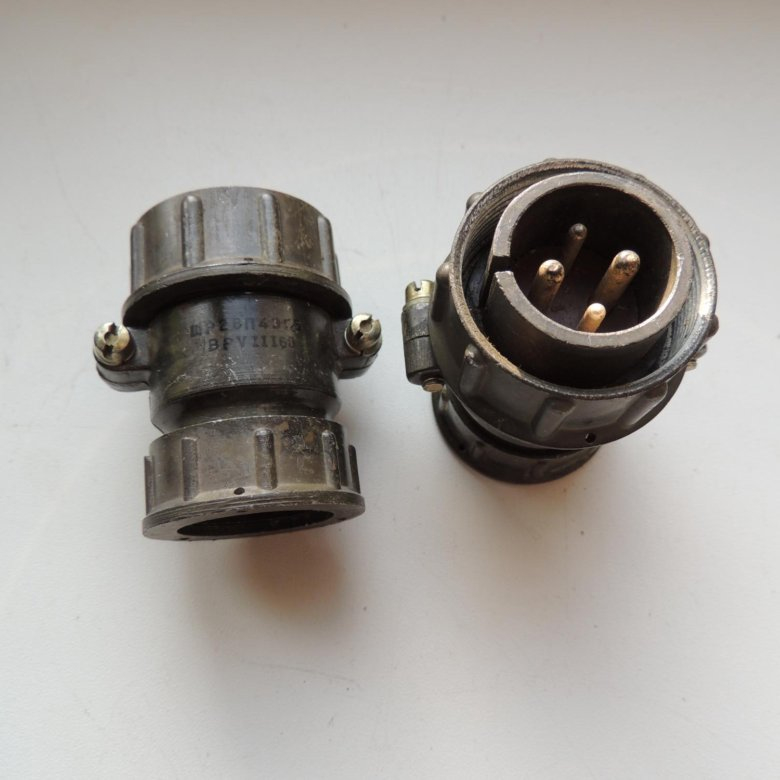

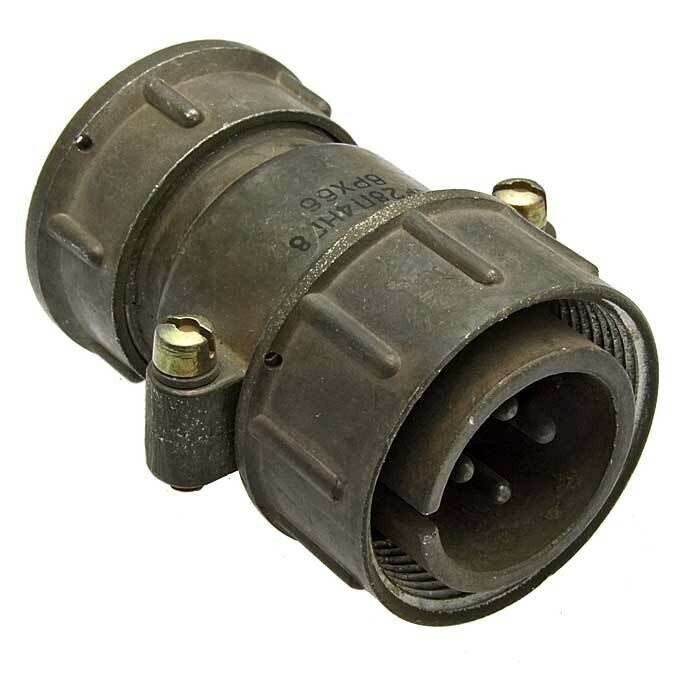

ШР28П4ЭГ-К представляет собой низкочастотный цилиндрический разъём серии ШР, разработанный для коммутации электрических цепей в составе приборов, блоков и оборудования промышленного и специального назначения. Изделие выполнено в приборном исполнении без патрубка и устанавливается непосредственно на корпус аппаратуры, обеспечивая разъёмное соединение внутренних цепей с внешним кабелем.

Конструкция предусматривает прямой вывод под экранированный кабель, что позволяет применять соединитель в схемах, чувствительных к внешним электромагнитным помехам, и сохранять целостность экранирования на участке ввода. Проходной диаметр составляет 33 мм, что определяет совместимость с соответствующими монтажными отверстиями в корпусах оборудования.

Технические особенности и параметры

Соединитель оснащён четырьмя контактами: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм. Такое сочетание позволяет распределять цепи различной токовой нагрузки в пределах одного разъёма и упрощает схемотехническую компоновку.

Электрические характеристики изделия обеспечивают надёжную работу в широком диапазоне режимов:

• рабочее напряжение — до 850 В;
• токовая нагрузка на контакт — до 35–50 А;
• рабочий ток — до 25–50 А.

Механическая стойкость подтверждена способностью выдерживать синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц при ускорении 300 м/с², механические удары одиночного действия с ускорением до 5000 м/с², а также линейное ускорение до 2000 м/с². Эти показатели позволяют использовать разъём в аппаратуре, эксплуатируемой в условиях значительных динамических нагрузок.

Условия эксплуатации и надёжность

ШР28П4ЭГ-К сохраняет работоспособность при температурах окружающей среды от минус 60 °C до плюс 60 °C. С учётом допустимого перегрева контактов верхний предел температуры увеличивается до плюс 110 °C. Изделие также рассчитано на эксплуатацию при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что расширяет область применения вплоть до условий разреженной атмосферы.

Показатели надёжности включают минимальную наработку 1000 часов, ресурс не менее 500 циклов соединений-расчленений и сохраняемость на протяжении 15 лет. Перечисленные характеристики подтверждают пригодность соединителя для длительной эксплуатации в составе ответственного оборудования.

Расшифровка обозначения

Маркировка ШР28П4ЭГ-К содержит систематизированную информацию о конструкции изделия:

• ШР — тип соединителя (негерметичный цилиндрический разъём);
• 28 — условный размер корпуса;
• П — приборное исполнение без патрубка;
• 4 — число контактов;
• ЭГ — экранированный прямой вывод;
• К — модификация, детали которой определяются конкретным изготовителем.

Применение

Разъём применяется в приборостроении, электротехнических шкафах, измерительных комплексах и промышленных установках, где требуется надёжное разъёмное соединение цепей с экранированным кабельным вводом. Приборное исполнение без патрубка упрощает монтаж на панели и корпуса оборудования, а сочетание контактов двух диаметров обеспечивает гибкость при организации силовых и сигнальных линий в одном соединителе.

Благодаря стойкости к вибрации, ударам, широкому температурному диапазону и работе при пониженном давлении, ШР28П4ЭГ-К подходит для ответственных узлов, где предъявляются повышенные требования к стабильности электрического соединения и механической прочности.
