ШР28П4ЭГ8: кабельная вилка для надежного соединения электроцепей

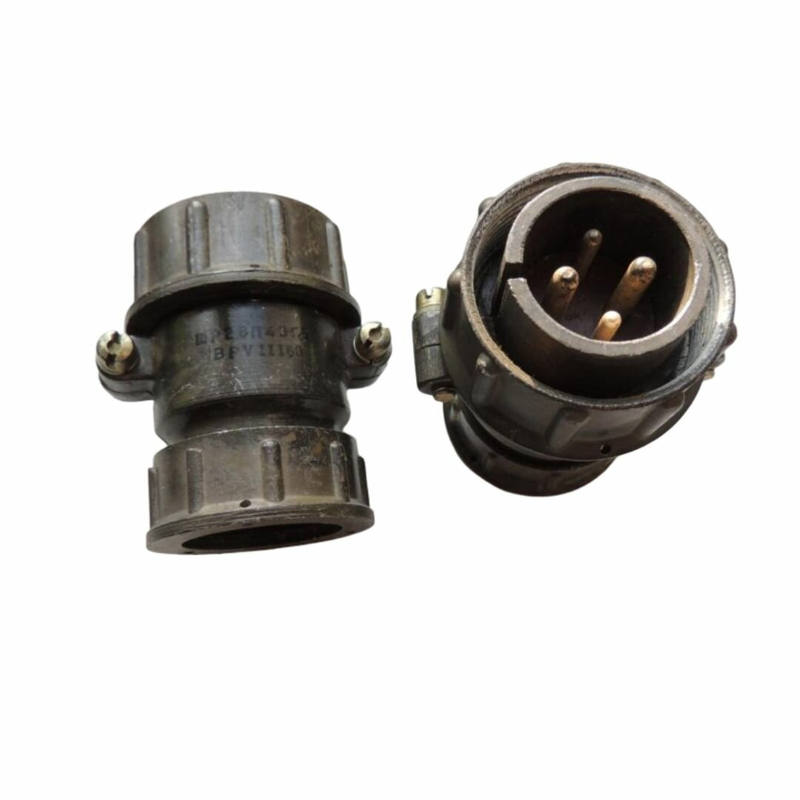

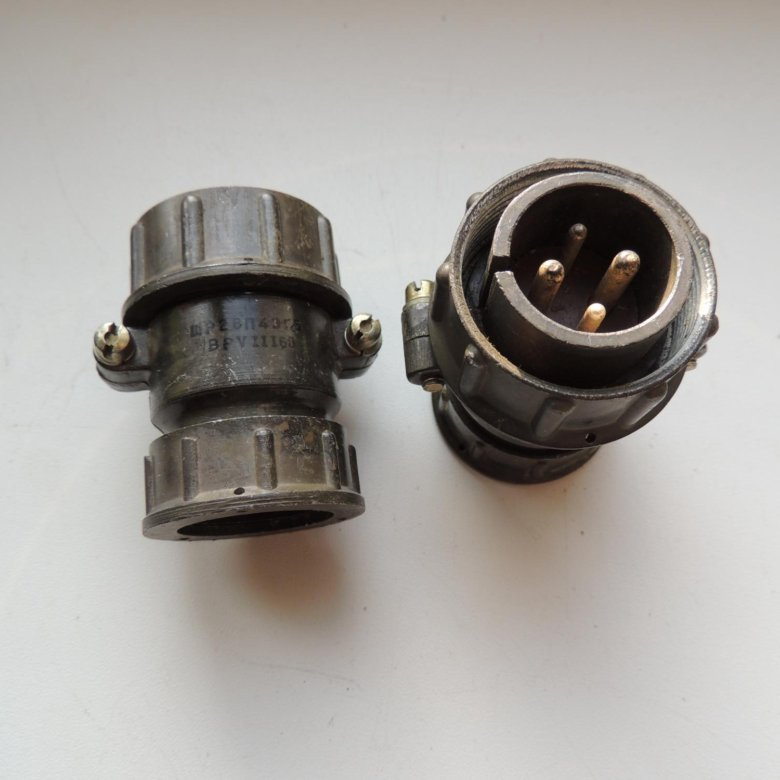

ШР28П4ЭГ8 — цилиндрический низкочастотный электрический разъём серии ШР, выполненный в виде кабельной вилки. Он предназначен для разъёмного соединения цепей постоянного и переменного тока в промышленной, измерительной, энергетической и специализированной аппаратуре.

Маркировка ШР28П4ЭГ8 указывает на конструктивное исполнение разъёма: корпус условного размера 28, прямой патрубок, четыре штыревых контакта и концевая гайка, рассчитанная на применение с экранированным кабелем. Контактная группа исполнения «8» включает четыре контакта диаметром 2,5 мм.

Конструктивные особенности

Разъём ШР28П4ЭГ8 относится к кабельной части соединителя и используется совместно с ответной приборной розеткой. Резьбовой способ сочленения помогает надёжно фиксировать подключение, а одношпоночная поляризация исключает неправильную ориентацию вилки при монтаже.

Ключевые особенности конструкции:

• Четыре круглых штыревых контакта диаметром 2,5 мм.

• Прямой патрубок для ввода кабеля.

• Гайка исполнения «Э» для организации подключения экранированного кабеля.

• Алюминиевый корпус с защитным оксидированным покрытием.

• Бакелитовый изолятор, обеспечивающий электрическое разделение контактных групп.

• Монтаж проводников методом пайки.

• Резьбовая фиксация в сочленённом состоянии.

Применение экранированного кабеля особенно актуально в системах, где необходимо снизить влияние внешних электромагнитных помех на передаваемые сигналы или питание оборудования.

Основные технические параметры

Приведённые показатели характеризуют ШР28П4ЭГ8 как разъём для работы в цепях с относительно высокой токовой нагрузкой. Параметры напряжения, тока и сопротивления относятся к конкретному исполнению с контактами 2,5 мм; при проектировании оборудования следует сверяться с документацией на применяемую партию и ответную часть соединителя.

Где используется ШР28П4ЭГ8

Разъём может применяться в узлах, где требуется периодически подключать и отключать кабельные линии без потери надёжности контакта. Типовые направления использования:

• Промышленные шкафы управления и силовые цепи.

• Контрольно-измерительная аппаратура.

• Испытательные стенды и лабораторное оборудование.

• Радиоэлектронные и электротехнические комплексы.

• Системы автоматики, связи и телемеханики.

• Оборудование, работающее при вибрациях, перепадах температуры или повышенных требованиях к помехозащищённости.

Серия ШР рассчитана на цепи постоянного и переменного тока; для переменного тока указывается работа на частотах до 3 МГц и напряжении до 850 В по амплитудному значению.

На что обратить внимание при монтаже

Для стабильной работы соединения важно подобрать совместимую ответную часть, проверить соответствие схемы распайки контактам и соблюдать требования к сечению подключаемого провода. Пайку следует выполнять аккуратно, не допуская перегрева изолятора и образования перемычек между контактами.

При использовании экранированного кабеля необходимо обеспечить корректное присоединение экрана к конструкции патрубка и гайки. Это позволяет сохранить экранирующие свойства кабельной линии и уменьшить вероятность помех. Перед эксплуатацией рекомендуется проверить качество резьбовой фиксации, состояние контактов, отсутствие загрязнений и надёжность электрического соединения.

ШР28П4ЭГ8 — практичное решение для формирования долговечных разъёмных соединений в оборудовании, где важны механическая прочность, устойчивость к внешним воздействиям и надёжная передача электрического тока.
