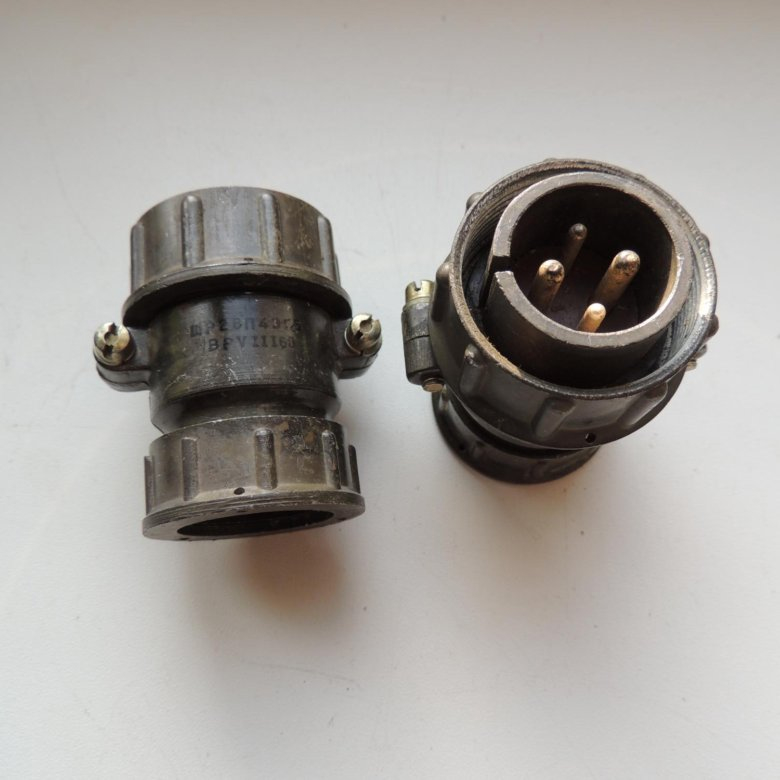

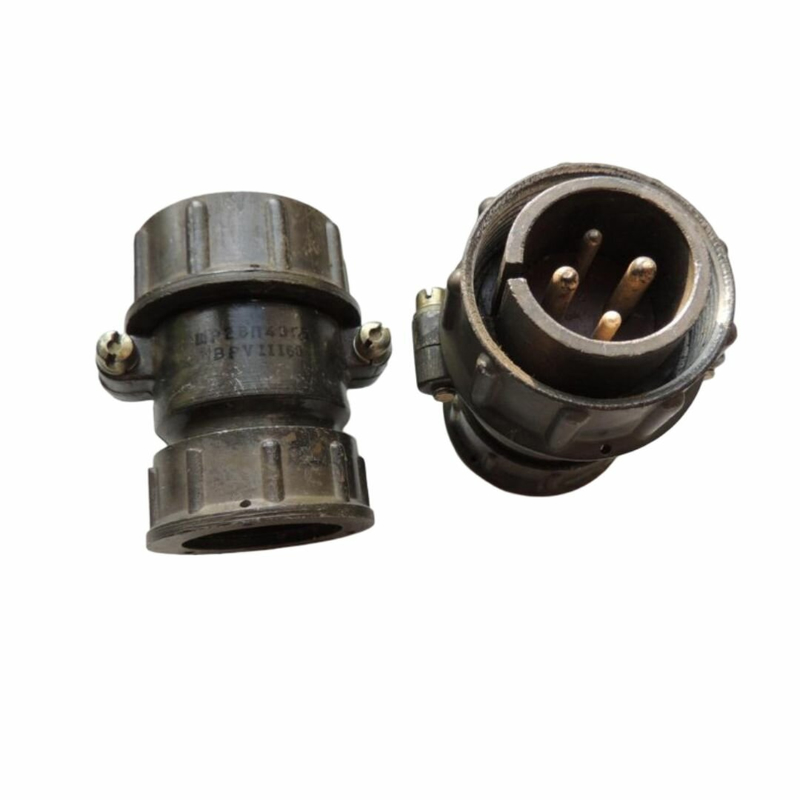

ШР28П4ЭГ5 «Элекон» — это цилиндрический многоконтактный соединитель серии ШР (герметичные разъёмы общепромышленного назначения), выполненный в виде приборной розетки (блочной части) без патрубка, предназначенной для установки на панели или корпусе аппаратуры.

• ШР — тип соединителя герметичный.

• 28 — условный размер корпуса.

• П — исполнение без патрубка (приборная часть).

• 4 — количество контактов.

• Э — гайка патрубка для экранированного кабеля отсутствует (прямой вывод).

• Г — розетка (блочная часть).

• 5 — номер сочетания контактных диаметров в соединителе.

Разъём ШР28П4ЭГ5 имеет четыре контакта: два диаметром 2,5 мм и два диаметром 3,5 мм, что позволяет использовать разъём для коммутации цепей разной мощности в одном узле. Контакты рассчитаны на сравнительно высокие токи (до 25–50 А на контакт в зависимости от диаметра), а общая токовая нагрузка на соединитель — порядка 150 А.

Рабочее напряжение цепи не превышает 850 В постоянного или переменного тока, что делает разъём пригодным для использования в силовых и сигналовых цепях аппаратуры. Сопротивление контактов невелико (порядка 0,75–1 мОм), а сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что обеспечивает высокую надёжность изоляции и малые потери.

Разъём рассчитан на длительную эксплуатацию: минимальный срок сохраняемости до установки — около 15 лет, число сочленений–расчленений — не менее 500, а наработка в режиме работы — не менее 1000 часов. Температурный диапазон эксплуатации обычно от минус 60 до плюс 60 °С, а при учёте перегрева контактов — до примерно +110 °С.

Конструкция разъёма устойчива к вибрациям (частоты до 5000 Гц, ускорение порядка 300 м/с²), а также к ударным и линейным нагрузкам, что типично для промышленной и радиоэлектронной аппаратуры. Корпус изготавливается в исполнении, пригодном для использования в нормальных климатических условиях, и часто применяется во внутренних и внешних соединениях, при необходимости защищённых от пыли и влаги.

ШР28П4ЭГ5 используется как блочная розетка для соединения с кабельной вилкой (например, типа ШР28П4НГ5 или аналогичной) в составе электро‑ и радиоаппаратуры, силовых и сигнальных линиях промышленного оборудования. Такие соединители находят применение в системах управления, измерительной и промышленной автоматике, где требуются надёжные многоконтактные разъёмы с прямым подключением экранированных кабелей к панели прибора.
