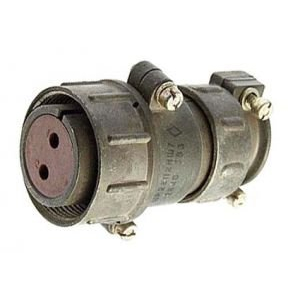

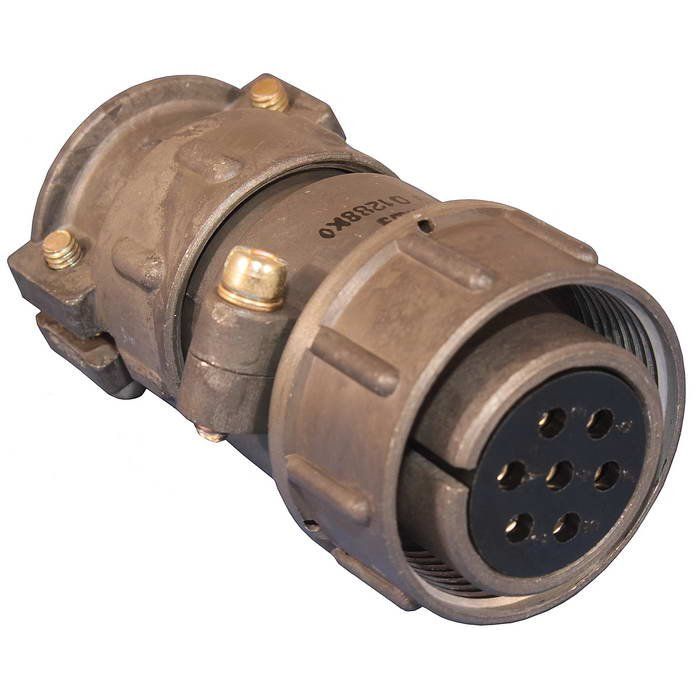

ШР28П2НШ7 РОЗЕТКИ 2015г

Цена:

2100 ₽

В наличии: 10 шт.

Технические характеристики

ШР28П2НШ7 — это низкочастотный цилиндрический кабельный соединитель в виде розетки, предназначенный для надежного соединения электрических цепей в электро- и радиоаппаратуре. Он используется для работы с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Соединитель выдерживает токовую нагрузку до 100 А на весь разъем, с сопротивлением изоляции не менее 5000 МОм в нормальных условиях. Рабочий температурный диапазон — от -60°C до +60°C, с возможностью кратковременного нагрева до +110°C; он устойчив к пониженному давлению до 1,3·10^{-4} Па.

Механическая стойкость включает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), одиночный удар (5000 м/с²) и многократный удар (350 м/с²). Ресурс — минимум 500 циклов соединения-расчленения и 1000 часов наработки на отказ.

ШР — тип (розетка низкочастотная цилиндрическая).
28 — условный диаметр корпуса в мм.
П — приборное исполнение без патрубка (или с прямым для кабельной части).
2 — количество контактов.
Н — гайка для неэкранированного кабеля.
Ш — розетка.
7 — конструктивная разновидность корпуса и фиксации.

Розетка подходит для климатического исполнения УХЛ (умеренный и холодный климат), предназначена для внутреннего или наружного монтажа (с защитой от пыли и влаги). Подходит для проводов сечением до 13 мм², с контактами диаметром около 3,5 мм.

ШР28П2НШ7 часто комплектуется с вилками серии ШР для блочного или кабельного монтажа, обеспечивая герметичное резьбовое соединение.

Описание

Назначение и область применения

ШР28П2НШ7 — низкочастотный цилиндрический кабельный соединитель в виде розетки. Артикул товара — 51298, категория — ШР. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка рассчитана на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Токовая нагрузка составляет до 100 А на весь разъём, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Такие параметры определяют применение соединителя в цепях, где требуется передача электрической энергии и сигналов в пределах указанных электрических режимов. Розетка подходит для климатического исполнения УХЛ, то есть для умеренного и холодного климата. Предусмотрен внутренний или наружный монтаж с защитой от пыли и влаги.

Подтверждённые технические особенности

Электрические параметры

Рабочее напряжение: до 850 В амплитудного значения.
Токовая нагрузка: до 100 А на весь разъём.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
Частотный диапазон: постоянный ток и переменный ток частотой до 3 МГц.
Количество контактов: 2.
Диаметр контактов: около 3,5 мм.
Сечение подключаемых проводов: до 13 мм².

Климатическая и механическая стойкость

Рабочая температура: от минус 60 °C до плюс 60 °C.
Кратковременный нагрев: до плюс 110 °C.
Пониженное давление: до 1,3 умножить на 10 в минус четвёртой степени Па.
Синусоидальная вибрация: 1–5000 Гц при ускорении 300 м/с².
Одиночный удар: 5000 м/с².
Многократный удар: 350 м/с².
Ресурс: не менее 500 циклов соединения-расчленения и 1000 часов наработки на отказ.

Конструкция и маркировка

В обозначении ШР28П2НШ7 отражены тип и конструктивные признаки изделия. ШР — тип низкочастотного цилиндрического соединителя. 28 — условный диаметр корпуса в миллиметрах. П — приборное исполнение без патрубка, для кабельной части возможно прямое исполнение. 2 — количество контактов. Н — гайка для неэкранированного кабеля. Ш — розетка. 7 — конструктивная разновидность корпуса и фиксации.

Розетка выполнена в цилиндрическом корпусе с условным диаметром 28 мм. Для подключения используются провода сечением до 13 мм²; контакты имеют диаметр около 3,5 мм. Изделие рассчитано на климатическое исполнение УХЛ и может применяться при внутреннем или наружном монтаже с защитой от пыли и влаги.

Применение и совместимость

ШР28П2НШ7 применяется в электро- и радиоаппаратуре для соединения электрических цепей постоянного и переменного тока в пределах указанных параметров. Розетка подходит для блочного или кабельного монтажа. Она часто комплектуется с вилками серии ШР, обеспечивая герметичное резьбовое соединение.

Соединитель рассчитан на эксплуатацию при температуре от минус 60 °C до плюс 60 °C, выдерживает кратковременный нагрев до плюс 110 °C, устойчив к пониженному давлению, вибрации и ударным нагрузкам. Ресурс изделия — не менее 500 циклов соединения-расчленения и 1000 часов наработки на отказ.

В карточке товара указан год 2015. Производитель в приведённых данных не указан.
