Назначение изделия

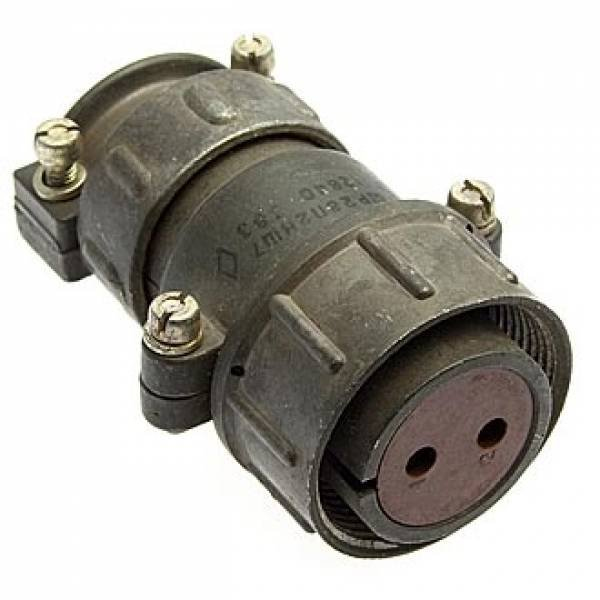

ШР28П2НШ7 — кабельная розетка низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для надёжного электрического соединения цепей в составе электро- и радиооборудования, контрольно-измерительных приборов и других устройств, где требуется разъёмное сочленение кабеля с приборной частью.

Розетка относится к негерметичным соединителям климатического исполнения УХЛ и применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения ШР28П2НШ7

Маркировка изделия построена по стандартной схеме серии ШР:

• ШР — тип низкочастотного цилиндрического соединителя;
• 28 — условный размер корпуса;
• П — прямой патрубок;
• 2 — количество контактов диаметром 3,5 мм;
• Н — гайка патрубка для неэкранированного кабеля;
• Ш — розетка;
• 7 — сочетание контактов.

Технические характеристики

Основные электрические и эксплуатационные параметры розетки:

• рабочее напряжение — до 850 В (амплитудное значение);
• род тока — постоянный и переменный с частотой до 3 МГц;
• максимальная токовая нагрузка — 100 А общая, 50 А на контакт;
• сопротивление контакта — не более 0,75 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• устойчивость к вибрации — диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате;
• устойчивость к ударам — до 5000 метров на секунду в квадрате;
• ресурс — 500 циклов сочленений-расчленений, наработка не менее 1000 часов;
• температура эксплуатации — от минус 60 градусов до плюс 60 градусов;
• срок сохраняемости — 15 лет.

Конструктивные особенности

Соединитель выполнен негерметичным, с резьбовым сочленением и одношпоночной поляризацией корпусов, что исключает неправильную стыковку частей. Контакты имеют покрытие серебром или никелем. Приборная часть соединителя может выпускаться без патрубка либо с прямым или угловым патрубком, кабельная часть — с патрубком. В данном исполнении применён прямой патрубок с гайкой для неэкранированного кабеля.

Применение

Розетка ШР28П2НШ7 используется в электро- и радиооборудовании, контрольно-измерительных приборах и аналогичных устройствах. Она обеспечивает разъёмное подключение кабельных линий к приборным частям соединителей серии ШР соответствующего типоразмера.

Благодаря стойкости к вибрации и ударам, широкому температурному диапазону и значительному ресурсу сочленений изделие подходит для эксплуатации в жёстких условиях, характерных для промышленной и специальной аппаратуры.

Сведения о приёмке и годе выпуска

Товар имеет приёмку «5». Год выпуска — 92. Указанные сведения подтверждают соответствие изделия требованиям, предъявляемым к продукции данной категории, и позволяют идентифицировать конкретную партию.

Артикул изделия — 41214, категория — ШР28. Производитель в предоставленных данных не указан.
