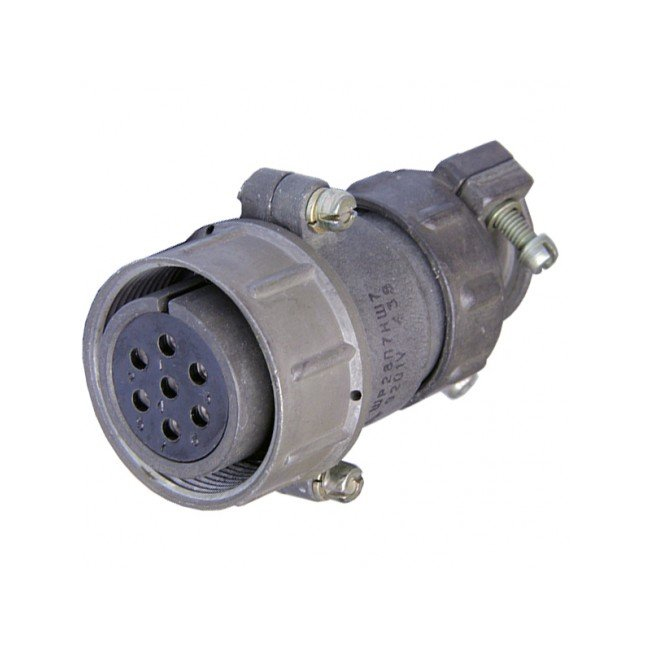

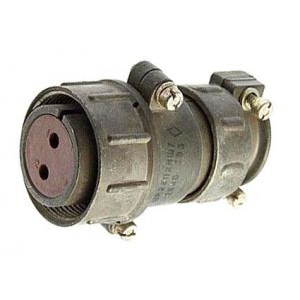

ШР28П2НШ7-К — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР28, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Назначение

Соединители ШР28 используются для надежного ручного соединения в различных электрических системах, включая приборы и кабели, в климатическом исполнении УХЛ (умеренный и холодный климат). Они негерметичные, но защищены от пыли и влаги при наружном применении с дополнительной защитой.

Конструкция

• Расшифровка обозначения : ШР — тип соединителя; 28 — условный размер корпуса; П — конструктивное исполнение (для кабельной части — с прямым патрубком); 2 — количество контактов; НШ — характеристики контактов (например, с серебром или никелем); 7 — серия; К — кабельная розетка.

• Состоит из вилки и розетки, контакты диаметром 1,5 мм, материал — серебро или никель.​

Технические характеристики

• Максимальный ток на контакт: до 20–200 А (в зависимости от конфигурации).​

• Сопротивление контактов: не более 2,5 МОм.​

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60 до +60 °C (с учетом перегрева контактов — до +110 °C).

• Вибрация: синусоидальная, 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Механический удар: до 5000 м/с² (одиночный), 350 м/с² (многократный).

• Наработка: минимум 1000 часов; сочленений-расчленений: 500; срок хранения: 15 лет.
