Назначение

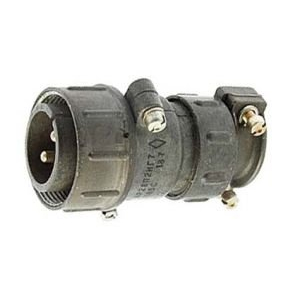

ШР28П2НГ7 представляет собой кабельную вилку из серии разъемов ШР — это негерметичный цилиндрический соединитель российского производства с прямым патрубком для неэкранированного кабеля. Изделие предназначено для надежного соединения в электрических цепях промышленного оборудования и обеспечивает стабильную передачу тока и сигнала в составе ответных частей серии ШР28.

Подтвержденные особенности

Основные характеристики

• Условный размер корпуса — 28 мм.
• Количество контактов — 2.
• Диаметр каждого контакта — 3,5 мм, тип — штыревой.
• Материал корпуса — металл, материал изолятора — карбид.
• Максимальное рабочее напряжение — до 850 В для постоянного тока, переменного тока и импульсного тока частотой до 3 МГц.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Электрические и механические параметры

• Ток до 50 А на контакт и до 100 А на соединитель в целом.
• Обеспечивается не менее 500 сочленений-расчленений.
• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Вилка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, линейное ускорение до 2000 метров на секунду в квадрате и пониженное давление до 1,3 на 10 в минус четвертой степени Паскаля.

Применение и монтаж

ШР28П2НГ7 применяется для соединения электрических цепей в промышленном оборудовании, где требуются высокая токовая нагрузка и устойчивость к механическим воздействиям. Монтаж выполняется на кабель с проходным диаметром 33 мм, сочленение резьбовое. Благодаря металлическому корпусу и карболитовому изолятору изделие обеспечивает надежный контакт и длительный срок службы в жестких условиях эксплуатации.

Комплектация и важные сведения

Артикул товара — 80033. Товар относится к категории ШР28. Производитель не указан. Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют.
