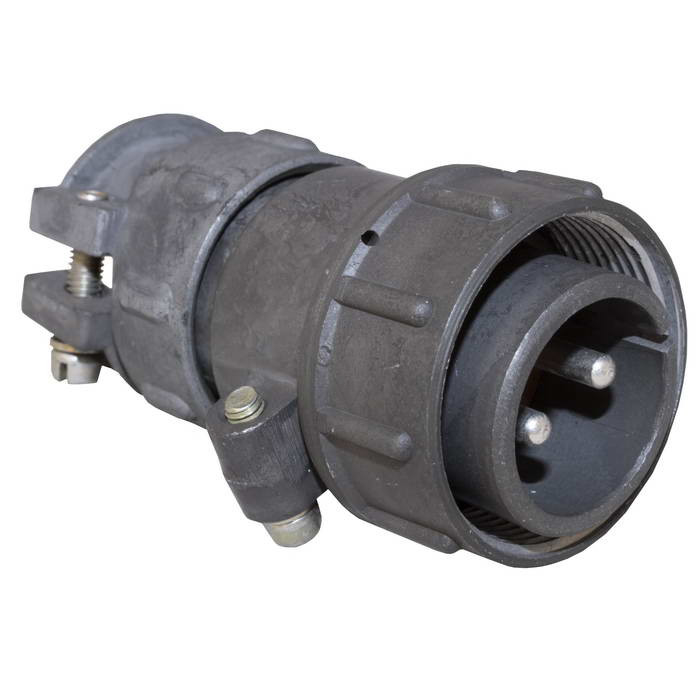

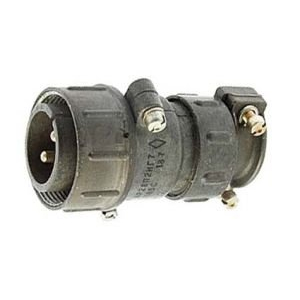

Соединитель ШР28П2НГ7 представляет собой кабельную вилку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может использоваться при амплитудном напряжении до 850 В и обеспечивает надежное соединение в различных условиях эксплуатации.

Основные характеристики

• Количество контактов : 7 (диаметр каждого контакта — 1,5 мм).

• Максимальная токовая нагрузка :

  • На одиночный контакт: до 20 А.

  • Общая нагрузка: до 70 А.

• Сопротивление контакта : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Рабочие температуры :

  • Максимальная: +60 °C.

  • Минимальная: -60 °C.

Конструкция и применение

Соединители ШР28П2НГ7 состоят из двух частей: вилки и розетки. Они могут использоваться как для внутреннего, так и для наружного применения, при условии защиты от пыли и влаги. Конструктивно вилки могут иметь прямой или угловой патрубок, а также различаться по материалу корпуса (пластмассовый).

Поляризация и совместимость

Поляризация корпусов соединителей одношпоночная, что упрощает процесс соединения. вилки ШР28П2НГ7 совместимы с другими соединителями типа ШР и аналогичными разъемами, что делает их универсальными для различных электрических установок.

Эти соединители находят применение в самых разных областях, включая промышленность, энергетику и транспорт, обеспечивая надежное соединение в условиях различных климатических факторов.
