Назначение

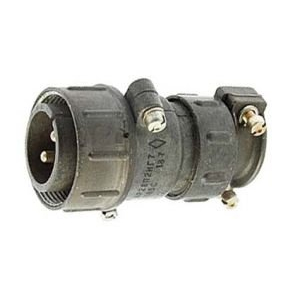

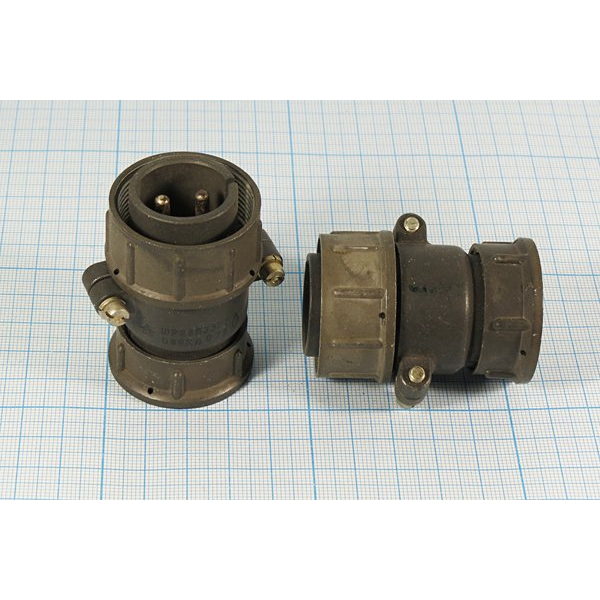

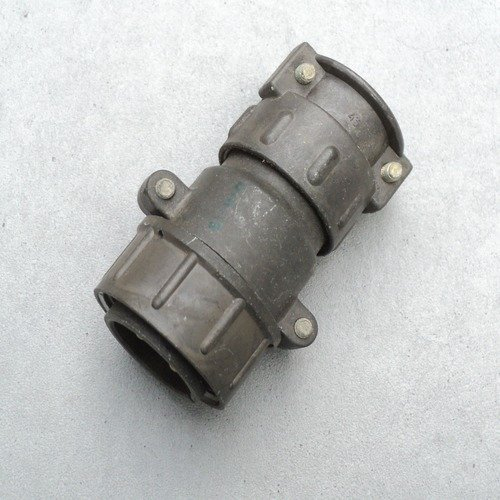

ШР28П2НГ7 — кабельная вилка из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надёжного соединения электрических цепей в составе кабельных сборок и жгутов. Вилка имеет прямой патрубок с гайкой для неэкранированного кабеля и условный размер корпуса 28.

Поставка осуществляется с приёмкой «5», год выпуска — 2001. Производитель в данных о товаре не указан.

Условное обозначение и конструкция

Расшифровка обозначения ШР28П2НГ7:

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• П — прямой патрубок;
• 2 — число контактов;
• Н — гайка для неэкранированного кабеля;
• Г — вилка (штыревые контакты);
• 7 — сочетание контактов (2 контакта диаметром 3,5 мм).

Корпус изделия металлический, изолятор выполнен из карболита, контакты имеют серебряное или никелевое покрытие. Проходной диаметр патрубка составляет 33 мм, что упрощает монтаж на кабель.

Основные электрические характеристики

Вилка рассчитана на 2 контакта диаметром 3,5 мм. Максимальная токовая нагрузка достигает 50 А на контакт и до 100 А на соединитель в целом при напряжении до 850 В переменного или постоянного тока.

• Сопротивление контактов — не более 0,75 мОм;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• число сочленений-расчленений — не менее 500.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g), механические удары до 5000 метров на секунду в квадрате (500 g) и линейное ускорение до 2000 метров на секунду в квадрате (200 g).

Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, с кратковременными сменами до плюс 110 градусов Цельсия. Изделие работоспособно при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Ресурс и сохраняемость

Минимальная наработка составляет 5000 часов (в некоторых источниках — 1000 часов). Срок сохраняемости — 15 лет. Число сочленений-расчленений — не менее 500 циклов.

Применение

Вилка ШР28П2НГ7 применяется для коммутации силовых и сигнальных электрических цепей в составе кабельных соединений, где требуется стойкость к вибрации, ударам и линейным ускорениям, а также работа в широком температурном диапазоне и при пониженном давлении. Конструкция с прямым патрубком и гайкой рассчитана на неэкранированный кабель и обеспечивает удобство монтажа благодаря проходному диаметру патрубка 33 мм.
