ШР28П2НГ7: кабельная вилка для силовых и сигнальных соединений

ШР28П2НГ7 — низкочастотный цилиндрический кабельный разъём серии ШР, предназначенный для надёжного соединения электрических цепей постоянного, переменного и импульсного тока. Исполнение с двумя контактами диаметром 3,5 мм применяется в аппаратуре, где важны стабильный контакт, механическая прочность и устойчивость к внешним воздействиям.

Назначение ШР28П2НГ7

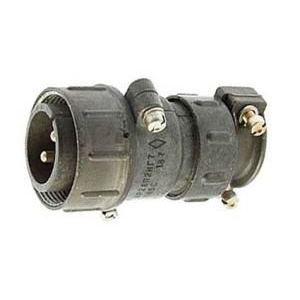

Разъём ШР28П2НГ7 представляет собой кабельную вилку с прямым патрубком для неэкранированного кабеля. Конструкция рассчитана на объёмный монтаж с пайкой проводников и резьбовое сочленение с ответной частью разъёма.

Соединитель используют в электротехническом оборудовании, промышленной автоматике, радиотехнических устройствах, системах управления, источниках питания и других установках, требующих разъёмного подключения кабельных линий. Разъём подходит для цепей с частотой до 3 МГц и напряжением до 850 В.

Расшифровка маркировки

Обозначение ШР28П2НГ7 содержит информацию о конструкции изделия:

Такое исполнение ориентировано на передачу сравнительно высокого тока через два силовых контакта при сохранении компактных габаритов корпуса.

Основные характеристики

ШР28П2НГ7 оснащается двумя контактами диаметром 3,5 мм. Допустимая нагрузка составляет до 50 А на один контакт и до 100 А суммарно на соединитель. Для подключения допускается использовать провод сечением до 13 мм².

Ключевые технические параметры:

• Количество контактов — 2.

• Диаметр контактов — 3,5 мм.

• Рабочее напряжение — до 850 В.

• Токовая нагрузка — до 50 А на контакт.

• Суммарная токовая нагрузка — до 100 А.

• Сопротивление контакта — не более 0,75 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Способ монтажа — пайка.

• Тип сочленения — резьбовой.

• Ресурс сочленений и расчленений — не менее 500 циклов.

Конструктивные особенности

Корпус ШР28П2НГ7 выполнен в металлическом исполнении, а контакты изготавливаются из латуни с серебряным покрытием. Такое покрытие помогает снизить переходное сопротивление и обеспечивает устойчивость электрического соединения при длительной эксплуатации.

Прямой патрубок упрощает ввод кабеля по оси разъёма. Резьбовая фиксация предотвращает случайное разъединение при вибрации и перемещении оборудования. Контактная группа с двумя крупными контактами удобна для подключения силовых проводников в аппаратуре с повышенной токовой нагрузкой.

Преимущества применения

ШР28П2НГ7 востребован благодаря сочетанию электрических и механических характеристик:

• Надёжная фиксация ответных частей резьбовым соединением.

• Возможность работы в цепях постоянного, переменного и импульсного тока.

• Высокая допустимая токовая нагрузка для двухконтактного исполнения.

• Малое сопротивление контактов.

• Хорошие изоляционные свойства.

• Возможность подключения проводов значительного сечения.

• Ремонтопригодный монтаж пайкой.

• Длительный срок сохраняемости — до 15 лет при соблюдении условий хранения.

ШР28П2НГ7 — практичное решение для создания разъёмных силовых подключений в промышленной, электротехнической и радиоэлектронной аппаратуре. При подборе ответной части необходимо сверять сочетание контактов, тип корпуса и условия эксплуатации, поскольку совместимость определяется не только размером разъёма, но и конкретной схемой контактной группы.
