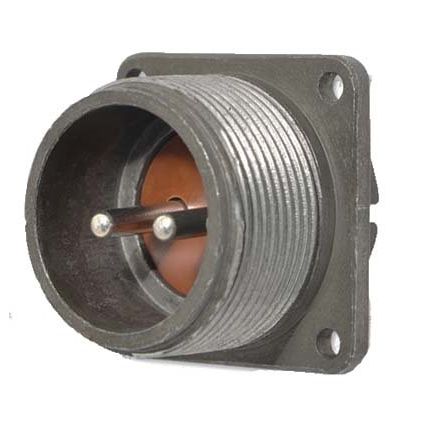

ШР28П2ЭШ7 — это двухконтактная приборная (блочная) вилка серии ШР, предназначенная для соединения силовых и сигнальных цепей в электрических и электронных устройствах общего и военного назначения. Она выпускается в виде блочного соединителя с негерметичным исполнением для монтажа в панель или приборную часть конструкции.

Условное обозначение и конструкция

• В обозначении ШР28П2ЭШ7 расшифровка обычно такова:

  • ШР — тип соединителя (цилиндрический штекерный разъем).

  • 28 — условный размер корпуса.

  • П — приборная часть без патрубка.

  • 2 — количество контактов в вилке.

  • Э — признак для экранированного кабеля (вилка без патрубка под экранированный вывод).

  • Ш — вилка (блочная часть).

  • 7 — сочетание контактов и поле поляризации.

• Вилка имеет блоковый корпус из алюминиевого сплава (например, АЛ‑11), изолятор — пресс‑материал (карболит К‑211‑3), контакты — цилиндрические штыри диаметром 3,5 мм , с покрытием серебро/никель.

Электрические характеристики

• Номинальный ток на один контакт — до 50 А , суммарно на соединитель — до 100 А .

• Максимальное рабочее напряжение переменного и постоянного тока — до 850 В .

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм .

• Сопротивление одного контактного соединения — не более 0,75 мОм , что обеспечивает низкие потери и стабильную проводимость.

Эксплуатационные и климатические параметры

• Климатическое исполнение по типу УХЛ (умеренный и холодный климат); рабочий диапазон температур примерно от −60 °C до +60 °C , с возможной сменой температур до +110 °C с учетом перегрева контактов.

• Соединитель рассчитан на механические удары (одиночный до 5000 м/с² , многократный до 350 м/с² ) и синусоидальную вибрацию (частота до 5000 Гц , ускорение до 300 м/с² ).

• Ресурс — не менее 500 сочленений‑расчленений , минимальная наработка — 1000 часов ; минимальный срок сохраняемости при хранении — до 15 лет .

Область применения

Вилки ШР28П2ЭШ7 применяются в приборных панелях, распределительных щитах, авиационной, транспортной и промышленной аппаратуре, где требуется надежное, вибро‑ и ударостойкое соединение с относительно высокой токовой нагрузкой. Вилка используется в паре с розеткой ШР28П2ЭШ7 (кабельной или приборной) и обеспечивает резьбовое сочленение с поляризацией (одношпоночное) для исключения ошибочной коммутации.
