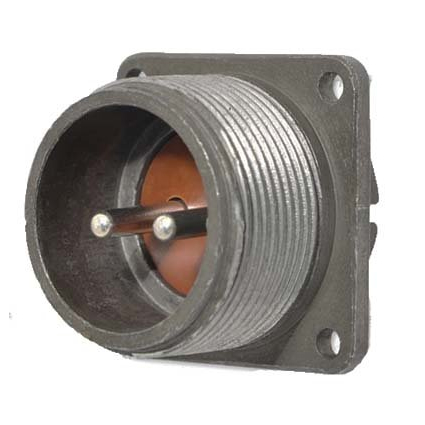

ШР28П2ЭШ7 — это двухконтактная приборная (блочная) вилка из серии цилиндрических разъёмов ШР, применяемая в стационарных и подвижных электро‑ и радиоустройствах, в том числе в наземной и бортовой аппаратуре. Ниже – краткий разбор по ключевым параметрам без упоминания цен.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический, машиностроительного тропа).

• 28 — условный размер корпуса (диаметр около 28 мм).

• П — конструктив приборной части: без патрубка (монтажная часть «прямо» в плату/панель).

• 2 — количество контактов.

• Э — указание на применение для экранированного кабеля (вилка с соответствующей экранирующей конструкцией).

• Ш — вилка (блочная часть).

• 7 — конкретное сочетание контактов и поляризации корпуса (одношпоночная).

Электрические параметры

• Количество контактов — 2, диаметр контактного штыря около 3,5 мм.

• Максимальный рабочий ток на контакт — до 50 А, суммарный ток по соединению — до 100 А.

• Максимальное рабочее напряжение постоянного и переменного тока — не более 850 В.

• Сопротивление электрического контакта — не более 0,75 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава (указывается, например, АЛ‑11), изолятор — из пресс‑материала карболит К‑211‑3 либо аналогичного.

• Контактные штыри — цилиндрические, из латуни ЛС59‑1, с серебряным или никелиевым покрытием (тип покрытия часто задаётся по заказу).

• Соединение — негерметичное, резьбовое, с одношпоночной поляризацией корпуса.

Климатика и механическая стойкость

• Климатическое исполнение — УХЛ, область применения — внутренние и внешние монтажи при условии защиты от пыли и влаги.
