ШР28П2ЭШ7 представляет собой блочную вилку (приборную часть) из серии соединителей ШР — цилиндрических электрических разъёмов общего промышленного назначения. Это двухконтактная вилка без патрубка, предназначенная для надёжного соединения в различных электрических цепях. Она широко применяется в промышленном оборудовании, включая системы электроснабжения и управления.

Расшифровка обозначения

Условное обозначение ШР28П2ЭШ7 расшифровывается следующим образом: ШР — тип соединителя (цилиндрический разъём), 28 — условный размер корпуса, П — приборное исполнение без патрубка, 2 — количество контактов, ЭШ — конструктивные особенности (для экранированного кабеля, вилка), 7 — комбинация контактов. Диаметр каждого контакта составляет 3,5 мм.

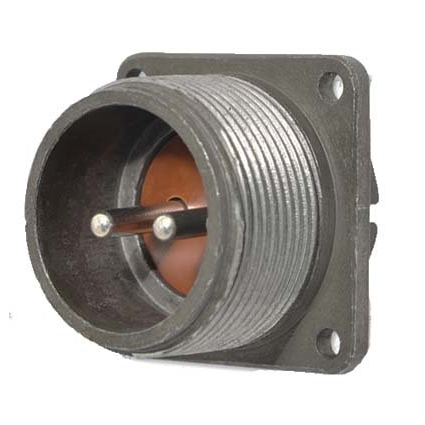

Изображение демонстрирует типичную конструкцию вилки ШР28П2ЭШ7 в разборе: корпус из алюминиевого сплава, штыревые контакты из латуни ЛС59-1 (покрытие серебром или никелем), изоляторы из карболита К-211-3.

Технические характеристики

Соединитель рассчитан на рабочий ток до 50 А на контакт (общий до 100 А) и максимальное напряжение до 850 В постоянного или переменного тока. Сопротивление контакта не превышает 0,75 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Климатическое исполнение: УХЛ (умеренный и холодный климат), температура от -60°C до +60°C (с учётом перегрева контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц с ускорением 300 м/с².

• Удар: одиночный до 5000 м/с², многократный до 350 м/с²; линейное ускорение 2000 м/с².

• Ресурс: минимум 500 сочленений-расчленений, наработка 1000–5000 часов, срок хранения 15 лет.

Применение

Вилка подходит для внутреннего монтажа в приборах и наружного использования (при защите от пыли и влаги потребителем), с резьбовым соединением и одношпоночной поляризацией. Проходной диаметр — 33 мм, сечение провода до 13 мм², масса около 46 г.
