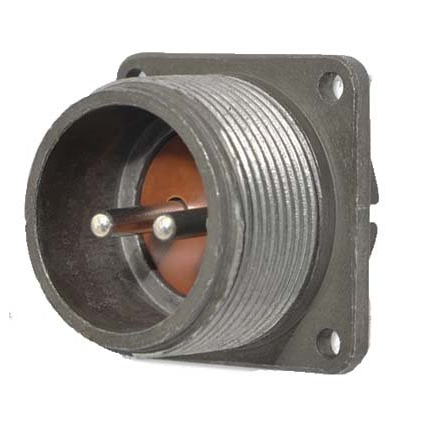

ШР28П2ЭШ7 — это двухконтактная вилка блочного (приборного) типа из серии цилиндрических соединителей ШР, предназначенная для работы в электро‑ и радиоэлектронной аппаратуре с повышенными требованиями к механической прочности и надежности контактов.

Расшифровка обозначения

• ШР — тип цилиндрического соединителя.

• 28 — условный размер корпуса (габаритный диаметр).

• П — приборная часть без патрубка (монтаж непосредственно на плату или корпус).

• 2 — количество контактов (два штыря).

• Э — рассчитана под экранированный кабель (при наличии патрубка кабельной части), здесь — конструкция без патрубка.

• Ш — вилка (приборная блочная часть).

• 7 — конкретное сочетание контактов и поляризации.

Основные электрические параметры

• Количество контактов — 2 шт., диаметр контактов около 3,5 мм.

• Максимальный ток на контакт — до 50 А; общий ток через соединитель до порядка 100 А.

• Максимальное рабочее напряжение — до 850 В постоянного и переменного тока.

• Сопротивление контакта — не более 0,75 мОм.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Конструкция и исполнение

• Корпус приборной части выполнен из алюминиевого сплава (например, АЛ‑11), изоляторы — из пресс‑материала карболита К‑211‑3.

• Контакты — цилиндрические штыри из латуни ЛС59‑1, с серебряным или никелевым покрытием (по конкретному варианту исполнения).

• Соединение сопрягается с соответствующей розеткой (кабельной части) ШР28П2ЭШ7 или аналогом, сопряжение — резьбовое, с одношпоночной поляризацией.
