Назначение изделия

ШР28П2ЭШ7 представляет собой негерметичную приборную блочную вилку, входящую в серию цилиндрических низкочастотных соединителей ШР. Изделие предназначено для установки непосредственно внутри приборов, блоков и электрических шкафов с целью подключения к ответной части разъёма, как правило, к гнезду или переходнику того же типоразмера. Конструкция ориентирована на применение в составе радиоэлектронного оборудования, систем управления, распределительных устройств и силовых цепей, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой.

Соединитель рассчитан на эксплуатацию в жёстких климатических условиях и при значительных вибрационных нагрузках, характерных для авиационной, судовой и специальной техники. Благодаря своим параметрам он подходит для монтажа в аппаратуре, работающей в условиях повышенной механической напряжённости и перепадов температур, включая длительные циклы включения и отключения цепей.

Подтверждённые особенности

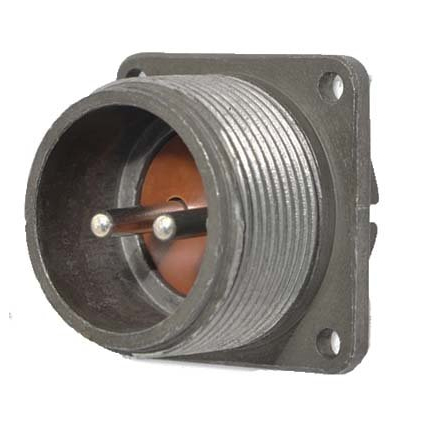

Изделие имеет блочную конструкцию без патрубка с объёмным монтажом проводников. Крепление к панели прибора осуществляется при помощи резьбового соединения. Вилка содержит два цилиндрических штыревых контакта диаметром 3,5 мм с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и защиту контактной поверхности от окисления в процессе хранения и эксплуатации. Условный размер корпуса соответствует типоразмеру 28.

Корпус выполнен из алюминиевого сплава А-22, а изолятор — из карболита. Такое сочетание материалов даёт высокую механическую прочность, термостойкость и относительно небольшую массу изделия. Габаритные размеры корпуса составляют порядка 38 на 38 на 40 мм, масса — около 44–46 г. Максимальное рабочее напряжение достигает 850 В как переменного, так и постоянного тока.

Электрические параметры

• Номинальный рабочий ток — до 50 А на один контакт.
• Суммарный ток на соединитель — до 100 А при соблюдении требований теплового режима и компоновки.
• Максимальное рабочее напряжение — 850 В переменного и постоянного тока.
• Количество контактов — 2 штыря диаметром 3,5 мм.
• Покрытие контактов — серебро.

Механическая стойкость и условия эксплуатации

• Диапазон рабочих температур — от минус 60 °C до плюс 60 °C.
• Допустимая кратковременная температура контактной зоны — до плюс 110 °C.
• Ресурс по числу циклов сочленения и расчленения — до 500 циклов.
• Сохраняемость при хранении — до 15 лет.
• Устойчивость к синусоидальной вибрации — до 300 м/с².
• Стойкость к линейному ускорению — до 2000 м/с².
• Одиночные ударные нагрузки — до 5000 м/с².
• Многократные удары — до 350 м/с².

Применение и особенности маркировки

Изделие применяется во внутриблочном и межблочном монтаже радиоэлектронной аппаратуры, в силовых цепях питания и коммутации, где требуется разъёмное соединение с высокой токонесущей способностью и устойчивостью к внешним механическим воздействиям. Типовые области использования включают авиационное бортовое оборудование, судовые системы, промышленную автоматику и специальную технику.

Символ «1» в обозначении относится к виду приёмки и указывает на класс контроля изделия по заводским документам. Данная маркировка отражает результаты входного контроля и соответствие определённым техническим условиям, но не изменяет электрические и механические характеристики самого соединителя. Значение «1» в характеристиках приёмки подтверждает прохождение установленной процедуры проверки партии на предприятии-изготовителе.

Год выпуска изделия — 74. Артикул товара — 80555. Изделие относится к категории ШР28 и предназначено для комплектации и ремонта аппаратуры, где применяются цилиндрические низкочастотные соединители данного типоразмера. Совместимость с ответными частями определяется принадлежностью к серии ШР с условным размером корпуса 28.
