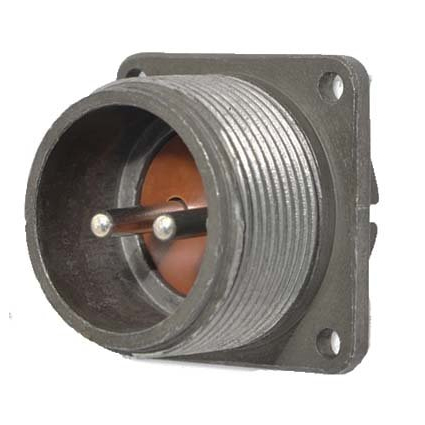

ШР28П2ЭШ7 представляет собой вилку блочную (приборную) серии низкочастотных цилиндрических соединителей ШР. Это двухконтактный разъём с штыревыми контактами диаметром 3,5 мм, предназначенный для надёжного электрического соединения в промышленных системах. Он применяется во внутреннем и наружном монтаже при защите от пыли и влаги.

Основные характеристики

• Рабочий ток на контакт — 50 А (до 100 А на соединитель в целом).

• Максимальное напряжение постоянного и переменного тока — не более 850 В.

• Сопротивление электрического контакта — не более 0,75 мОм; сопротивление изоляции — не менее 5000 МОм.

Разъём выполнен из алюминиевого сплава, изолятор — карболит, покрытие контактов — серебро. Габариты составляют примерно 38×38×40 мм, масса — около 44–46 г. Проходной диаметр — 33 мм, сечение провода — до 13 мм².

Механические и климатические параметры

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (одиночный — 5000 м/с², многократный — 350 м/с²) и линейное ускорение до 2000 м/с². Рабочий диапазон температур — от -60°C до +60°C (с учётом перегрева контактов до +110°C), влажность до 98% при +25°C, давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па.

Ресурс — 500 циклов соединения-расчленения, наработка — минимум 1000 часов при +80°C, срок хранения — 15 лет. Климатическое исполнение — УХЛ (умеренный и холодный климат), метод сочленения — резьбовой, монтаж — объёмный без кожуха и патрубка.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный).

• 28 — условный размер корпуса.

• П2 — приборная (блочная) вилка без патрубка.

• ЭШ — экранированный штыревой контакт.

• 7 — набор: 2 контакта Ø 3,5 мм.
