Назначение

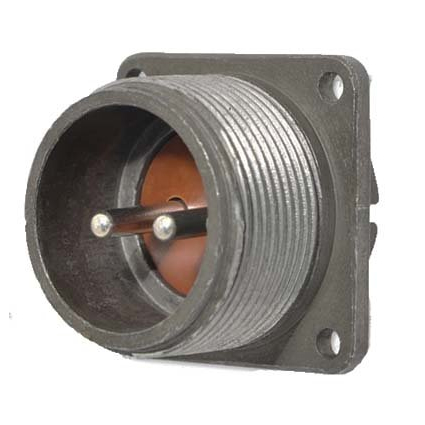

ШР28П2ЭШ7 — негерметичная приборная (блочная) вилка из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока, в том числе в составе изделий специального назначения. Основная функция вилки — соединение кабельной части с приборной посредством резьбового сочленения.

Соединитель рассчитан на низкочастотные цепи. Предельные частоты определяются техническими условиями заказчика; типовое значение — до 3 МГц амплитудного напряжения.

Конструкция и присоединительные особенности

Вилка выполнена двухконтактной, блочной, без патрубка, с прямым выводом под экранированный кабель. Проходной диаметр соединителя составляет около 33 мм, габаритные размеры — порядка 38 на 38 на 42 мм.

Конструкция ориентирована на приборное и блочное применение: вилка устанавливается в блочной части аппаратуры и обеспечивает регулярное подключение и отключение ответной части.

Электрические параметры

• Диаметр контактов — 3,5 мм.
• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Максимальный рабочий ток на один контакт — до 50 А.
• Суммарный максимальный ток по вилке — до 100 А.
• Максимальное амплитудное напряжение в цепи — до 850 В постоянного или переменного тока.

Условия эксплуатации

Вилка рассчитана на температуру окружающей среды от минус 60 до плюс 60 градусов Цельсия. С учётом перегрева контактов допускается смена температур в диапазоне от минус 60 до плюс 110 градусов Цельсия.

Соединитель работоспособен при пониженном атмосферном давлении — порядка 1,3 на 10 в минус четвёртой степени Паскаля. Изделие выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также механические удары: одиночного действия — до 5000 метров на секунду в квадрате, многократные — до 350 метров на секунду в квадрате.

Ресурс и надёжность

Минимальная наработка изделия составляет порядка 1000 часов. Минимальный срок сохраняемости — около 15 лет.

Количество допустимых циклов сочленения и расчленения — не менее 500. Это значение определяет пригодность ШР28П2ЭШ7 для регулярного подключения и отключения в приборных и блочных частях аппаратуры.

Приёмка и год выпуска

• Приёмка — «5».
• Год выпуска — 89–90.

Указанные сведения о приёмке и годе выпуска приведены в характеристиках товара и подтверждают принадлежность изделия к партиям с приёмкой «5».

Область применения

ШР28П2ЭШ7 применяется в низкочастотных электрических цепях постоянного и переменного тока, в том числе в изделиях специального назначения. Изделие востребовано там, где требуется блочное сочленение с резьбовым креплением, прямой вывод под экранированный кабель и способность работать в жёстких условиях эксплуатации: при широком диапазоне температур, пониженном атмосферном давлении, вибрации и ударах.

Ресурсные характеристики — наработка не менее 1000 часов, сохраняемость около 15 лет и не менее 500 циклов сочленения-расчленения — делают вилку пригодной для аппаратуры, в которой предусмотрены периодические подключения и отключения кабельной части.
